Геотехническая экспертиза

Геотехническая экспертиза — это независимая комплексная оценка геотехнических аспектов проекта: инженерных изысканий, решений по основаниям и фундаментам, ограждению котлована, результатов геотехнического прогноза, программы мониторинга. Состав работ определяется техническим заданием.

Согласно п. 4.19 СП 22.13330.2016, экспертиза обязательна для следующих сооружений:

• особо опасных и уникальных;
• повышенного уровня ответственности;
• геотехнической категории 3;
• с подземной частью глубиной заложения более 5 м;
• в зоне влияния которых расположены сооружения окружающей застройки;
• размещаемых на территориях с возможным развитием опасных геологических и инженерно-геологических процессов.

Экспертиза выполняется в рамках научно-технического сопровождения специализированной научно-исследовательской организацией.

Юридически — разными сводами правил: НТС — СП 539.1325800.2024, а экспертиза — СП 22.13330.2016 п. 4.19. По сути различие в объёме научной части, а границу между ними проводит техническое задание.

В НТС обычно глубже: анализ инженерных изысканий, поверочные расчёты, разработка программы геотехнического мониторинга, заключение о возможности строительства с точки зрения безопасности.

В экспертизе — точечная поверка решений по согласованным с заказчиком пунктам и заключение с замечаниями.

Состав работ в обоих случаях индивидуален и прописывается в ТЗ.

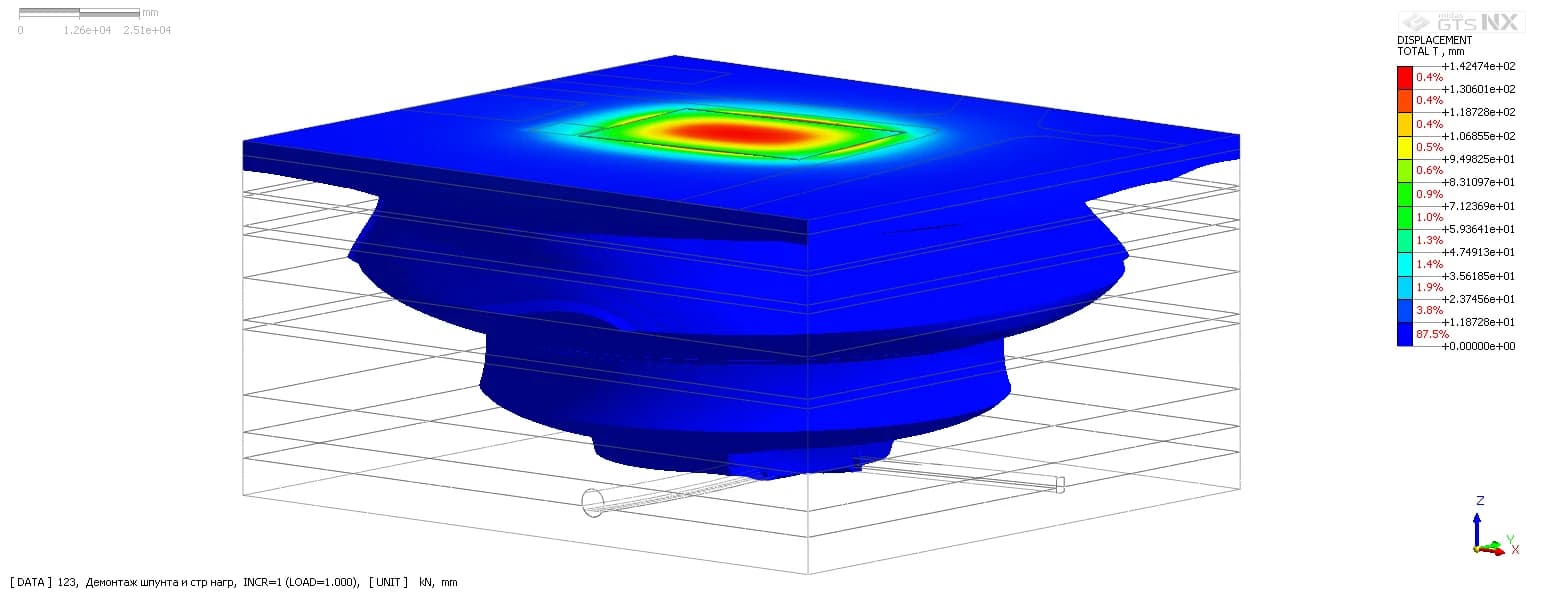

Поверочный пересчёт — это независимый пересчёт уже выполненного расчёта в другом МКЭ-пакете. Например, исходный расчёт сделан в Plaxis — мы повторяем его в Midas GTS или Sio2D и сравниваем результаты.

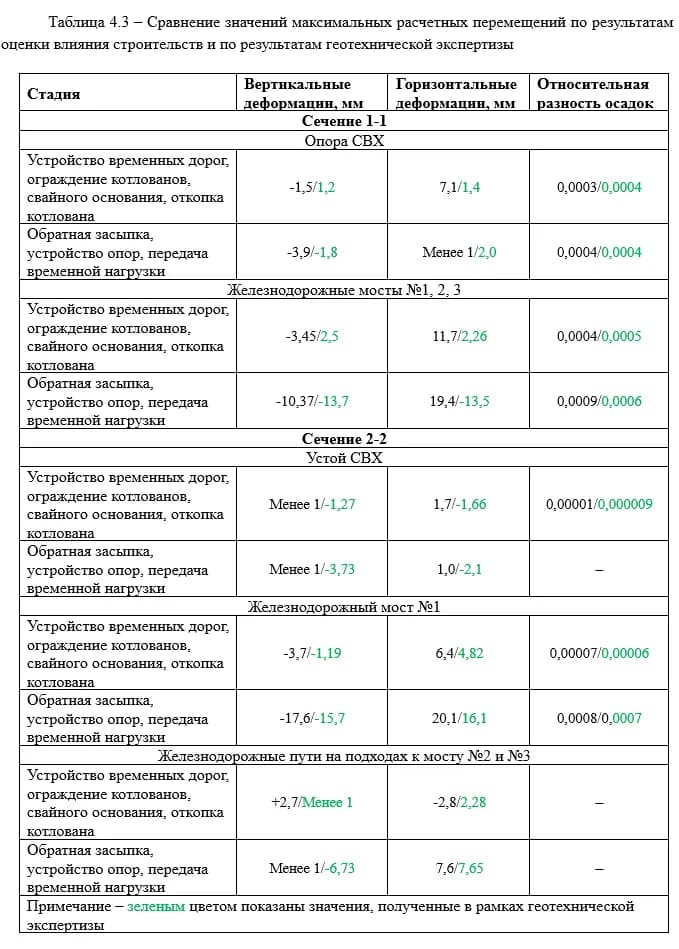

На выходе — короткая записка со сравнением осадок, усилий в ограждении котлована и основных выводов. Без анализа изысканий, без программы ГТМ, без заключения о возможности строительства. Это не экспертиза и не НТС — это именно повторный расчёт другими инженерами в другом программном комплексе.

Когда это нужно:

• Заказчику нужна подстраховка перед подачей в экспертизу.
• Результаты исходного расчёта вызывают сомнения у проверяющей организации.
• Нужно быстро и дёшево получить «второе мнение» без полноценного сопровождения.

Срок — 3–5 рабочих дней на одно расчётное сечение. Стоимость рассчитывается индивидуально по ТЗ.

Для запуска расчёта нужны три блока данных.

1. Результаты инженерно-геологических изысканий (ИГИ) по площадке нового строительства:

• инженерно-геологические разрезы с физико-механическими характеристиками грунтов (нормативные и расчётные);
• гидрогеологические условия — уровни подземных вод, сезонные колебания, агрессивность;
• результаты полевых и лабораторных испытаний.

2. Проектные решения в объёме, достаточном для геотехнического моделирования:

• генеральный план с привязкой существующей и проектируемой застройки;
• конструктивные решения проектируемого объекта — планы и разрезы фундаментов, нагрузки на основание (нормативные и расчётные, с указанием сочетаний);
• проект организации строительства (ПОС) в части этапности возведения, устройства котлованов, временных нагрузок.

3. Данные об окружающей застройке, попадающей в зону влияния нового строительства:

• этажность, конструктивная схема, материал несущих стен;
• год постройки (или технический паспорт);
• техническое состояние — при наличии отчёта по обследованию.

При отсутствии обследования допускается использование архивных данных или визуального осмотра с последующим уточнением в рамках экспертизы. Если части данных нет — подскажем, как получить недостающее; в ряде случаев можем работать по предварительным данным с последующим уточнением.

Срок зависит от выбранного тарифа и сложности задачи:

• Экспресс 2D — 1–2 рабочих дня. Заключение на ≈10 страниц, 1 расчётное сечение.
• Базовый 2D — 7–10 рабочих дней. До 8 сечений или 1 мини-3D модель, краткий отчёт, 1–2 правки.
• Стандарт 3D — до 10 рабочих дней. До 15 сечений + 1 полноценная 3D-модель, полный том документации, до 3 правок.
• Премиум 3D — до 20 рабочих дней. Сложные расчёты, полный том, правки без ограничений.

Сроки считаются с момента, когда передан полный комплект исходных данных. Если данные приходят частями, сроки сдвигаются.

Зона влияния нового строительства — область вокруг проектируемого объекта, в пределах которой расчётные дополнительные деформации существующих зданий и сооружений превышают пороговое значение.

Согласно СП 22.13330.2016, пороговое значение дополнительной осадки составляет 1 мм. Все здания и сооружения, попадающие в контур, где дополнительная осадка превышает 1 мм, относятся к зоне влияния.

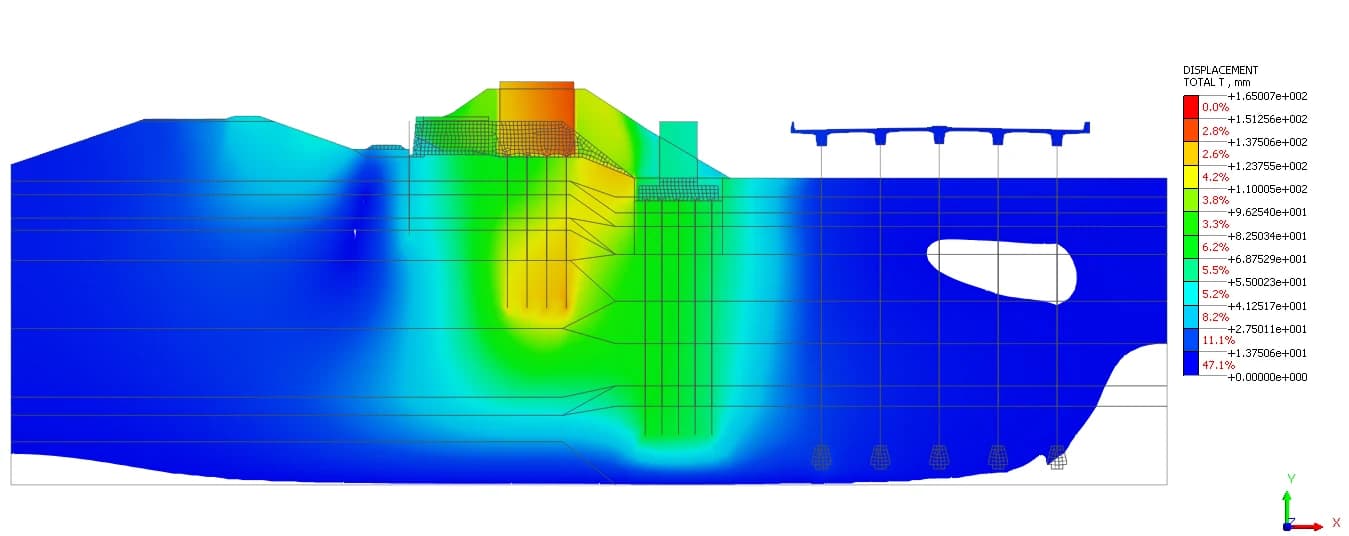

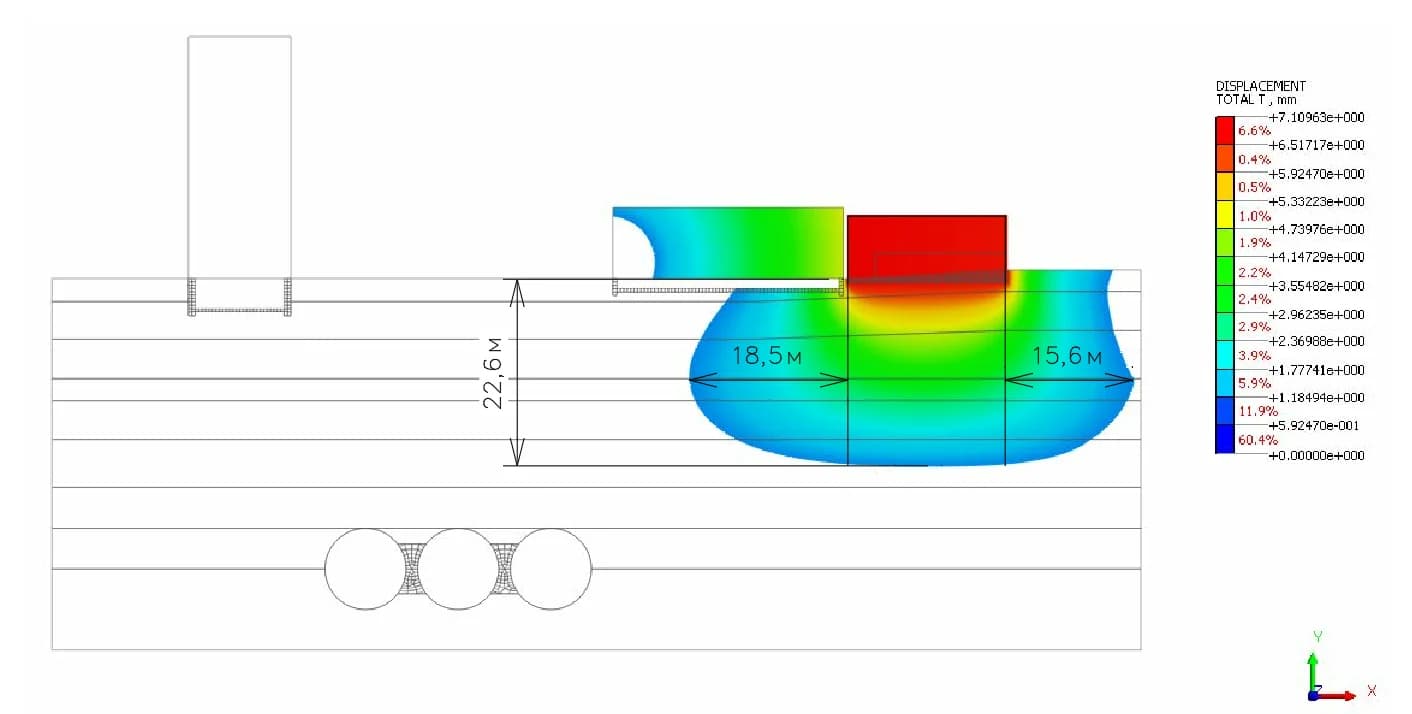

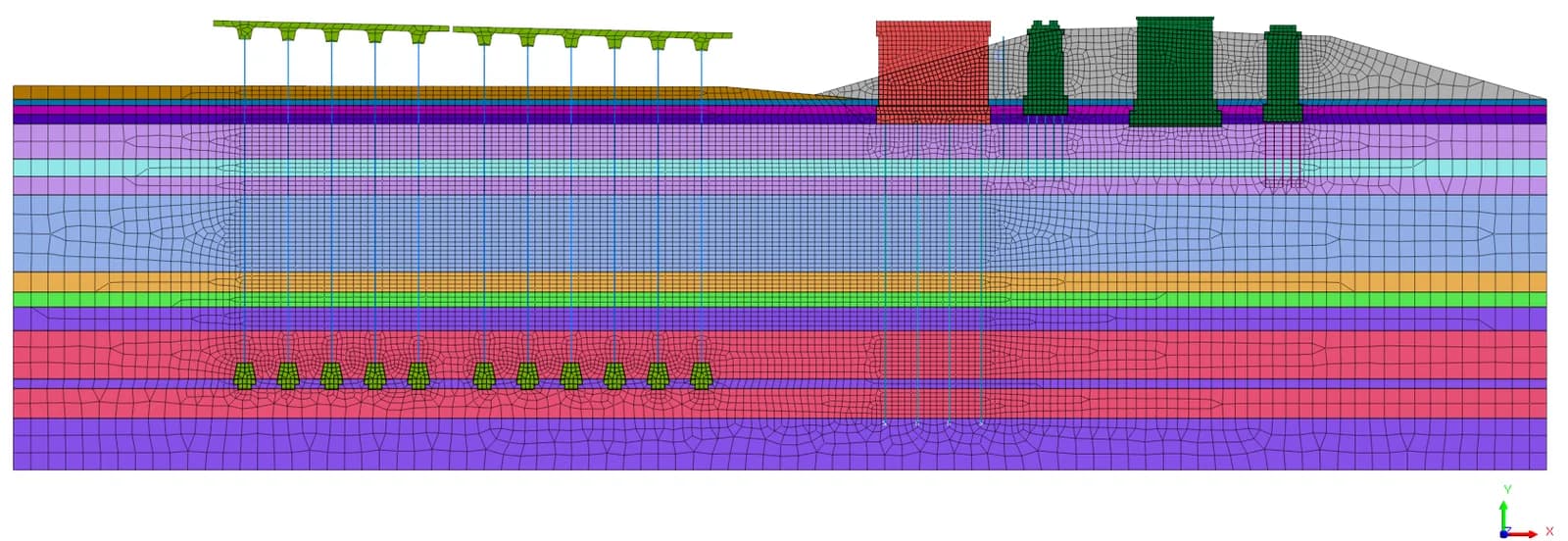

Определение зоны влияния выполняется численным моделированием методом конечных элементов (МКЭ). На основе расчёта в программных комплексах (Plaxis, Midas GTS NX, Sio2D) строятся изополя дополнительных перемещений грунтового массива. Граница зоны влияния в плане соответствует изолинии, на которой дополнительные деформации снижаются до 1 мм.

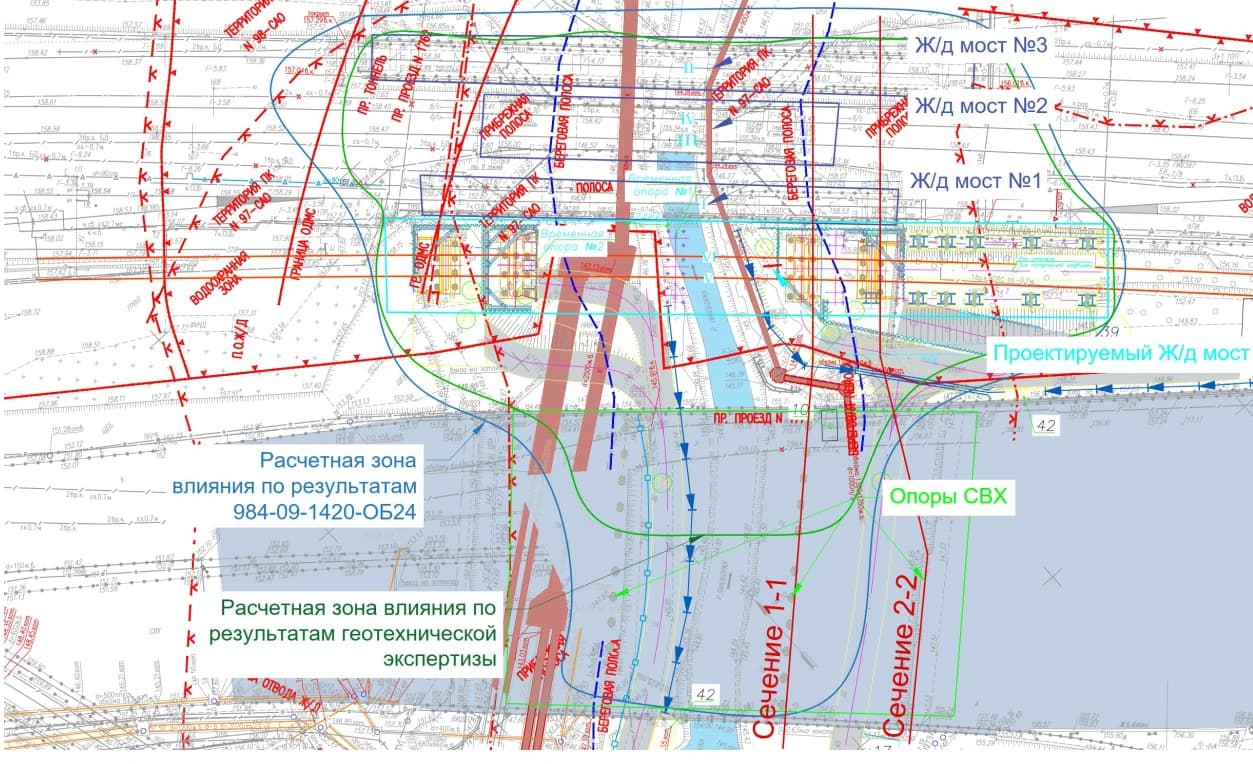

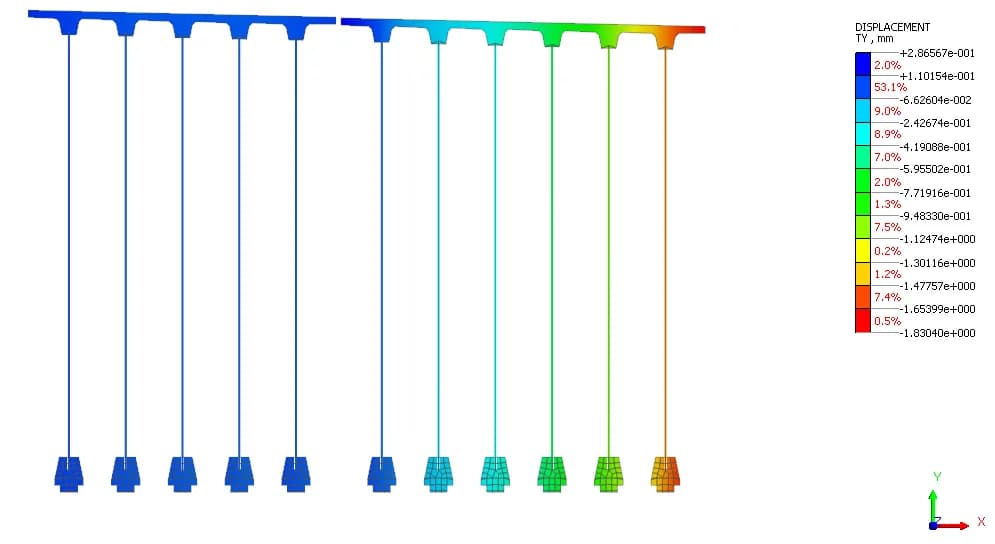

Результат расчёта — контур зоны влияния в плане или разрезе, внутри которого идентифицируются конкретные объекты: здания, коммуникации, транспортные сооружения. Для каждого объекта выдаётся прогноз дополнительных деформаций (осадок, кренов, горизонтальных смещений) и заключение о допустимости воздействия.

Предварительная зона влияния определяется по упрощённой методике СП 22.13330.2016 до выполнения полного МКЭ-расчёта. Если проектируемый объект попадает в предварительную зону влияния существующих зданий, это является основанием для заказа полной оценки влияния строительства (ОВС).
