Стена в грунте

Два разных метода устройства ограждения котлована. Выбор между ними зависит от глубины, грунтовых условий, соседних зданий и бюджета.

Шпунтовое ограждение — стальные или железобетонные элементы (шпунт Ларсена, трубошпунт), которые забиваются или вибропогружаются в грунт до устройства котлована. Временная конструкция — после возведения подземной части здания и обратной засыпки шпунт извлекают (или, если предусмотрено проектом, оставляют как несъёмное ограждение). Подходит для котлованов умеренной глубины, когда нет чувствительных к вибрациям существующих зданий.

Стена в грунте — монолитная железобетонная стена, которую возводят в узкой траншее под защитой бентонитового раствора. Роют траншею, опускают армокаркас, заливают бетоном — всё до откопки котлована. Бесшумная технология, подходит для глубоких котлованов, плотной городской застройки, высокого уровня грунтовых вод. Может оставаться постоянной частью здания.

Выбор по критериям:

• Умеренная глубина, нет чувствительных к вибрациям зданий — шпунт дешевле и быстрее.
• Большая глубина, плотная застройка, высокий водоприток — стена в грунте надёжнее. Границу определяют грунты, нагрузки и схема крепления, а не фиксированная глубина.
• Стена планируется как постоянная конструкция здания — только стена в грунте.

Жёсткого нормативного требования «вот тут обязательно стена в грунте» нет — метод выбирается проектной организацией исходя из условий площадки. Но есть типовые случаи, когда альтернативы практически отсутствуют:

• Большая глубина котлована. Когда жёсткости и длины шпунта уже недостаточно, деформации растут — альтернатив стене в грунте практически нет.
• Котлован в плотной городской застройке. Забивка или вибропогружение шпунта передаёт вибрации на соседние здания — трещины, осадки, претензии. Стена в грунте устанавливается бесшумно.
• Высокий уровень грунтовых вод с плывунами. Стена в грунте с водонепроницаемыми стыками между захватками (или из буросекущихся свай) создаёт замкнутый противофильтрационный контур ещё до откопки котлована, что исключает риск прорыва воды и грунта.
• Котлован рядом с действующим метро или другими подземными сооружениями. Согласование требует минимизации динамических воздействий и деформаций окружающего массива.
• Стена задумана как постоянная несущая конструкция. Стены паркингов, переходов, коллекторов часто выполняются методом «стена в грунте» и остаются в проекте навсегда.

Нормативная база: СП 248.1325800.2023 «Сооружения подземные. Правила проектирования» — раздел по ограждающим конструкциям глубоких котлованов.

По СП 248.1325800.2023 п. 10.3.2 ограждение типа «стена в грунте» имеет три технологические разновидности:

• Траншейная стена в грунте — классическая схема. Захватка длиной 3–6 м роется под защитой тиксотропного (бентонитового) раствора, в неё опускается армокаркас и заливается бетон методом вертикально перемещаемой трубы (ВПТ). Захватки сопрягаются водонепроницаемыми стыками с гидроизоляционными вставками (waterstop).
• Из буросекущихся свай (secant pile wall) — буронабивные сваи диаметром 600–1500 мм с частичным перекрытием. Сначала устраиваются первичные сваи без армокаркаса, затем вторичные сваи срезают часть первичных и устанавливаются с каркасом. Контур замкнутый и водонепроницаемый.
• Из бурокасательных свай (tangent pile wall) — буронабивные сваи расположены вплотную друг к другу без перекрытия. Применяется в маловодных грунтах, где сплошной противофильтрационный контур не требуется.

Близкая по применению, но классифицируемая отдельно технология — струйная цементация (Jet Grouting) и глубинное смешивание (Deep Mixing, DSM): в грунт под давлением нагнетается цементный раствор, перемешивается с грунтом и образует грунтоцементные столбы. По СП 248.1325800.2023 п. 10.3.2 и СП 291.1325800 это отдельный класс ограждений, а не разновидность стены в грунте. Применяется как противофильтрационная завеса, для усиления оснований и в комбинированных схемах.

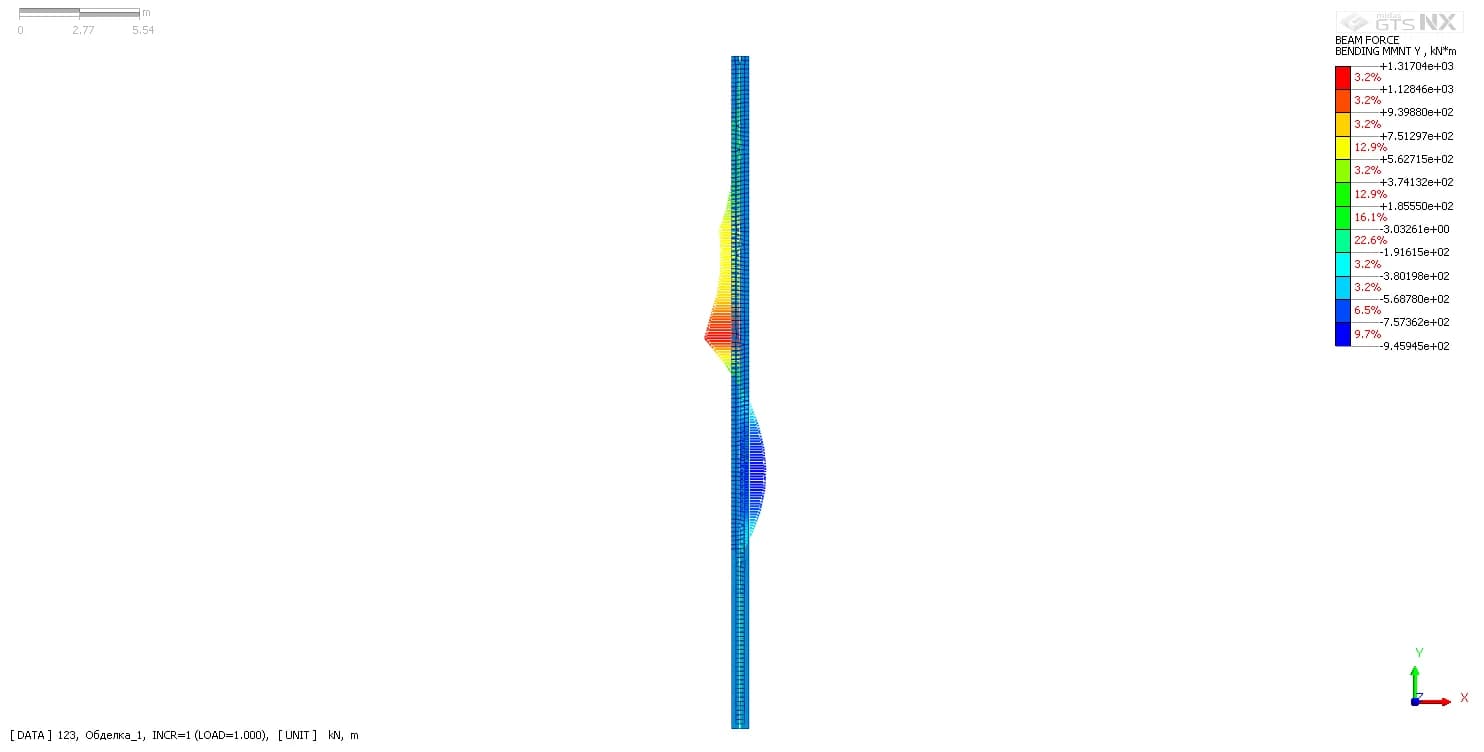

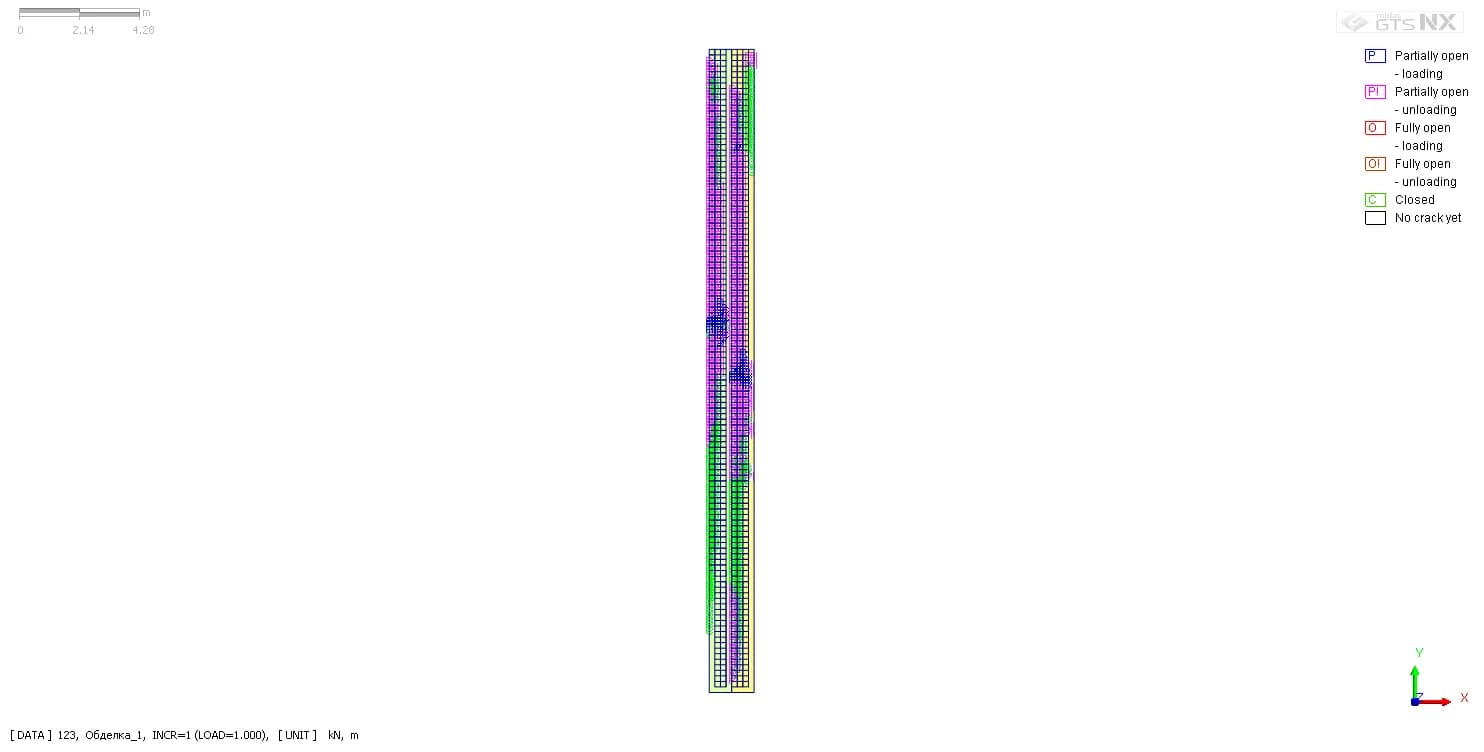

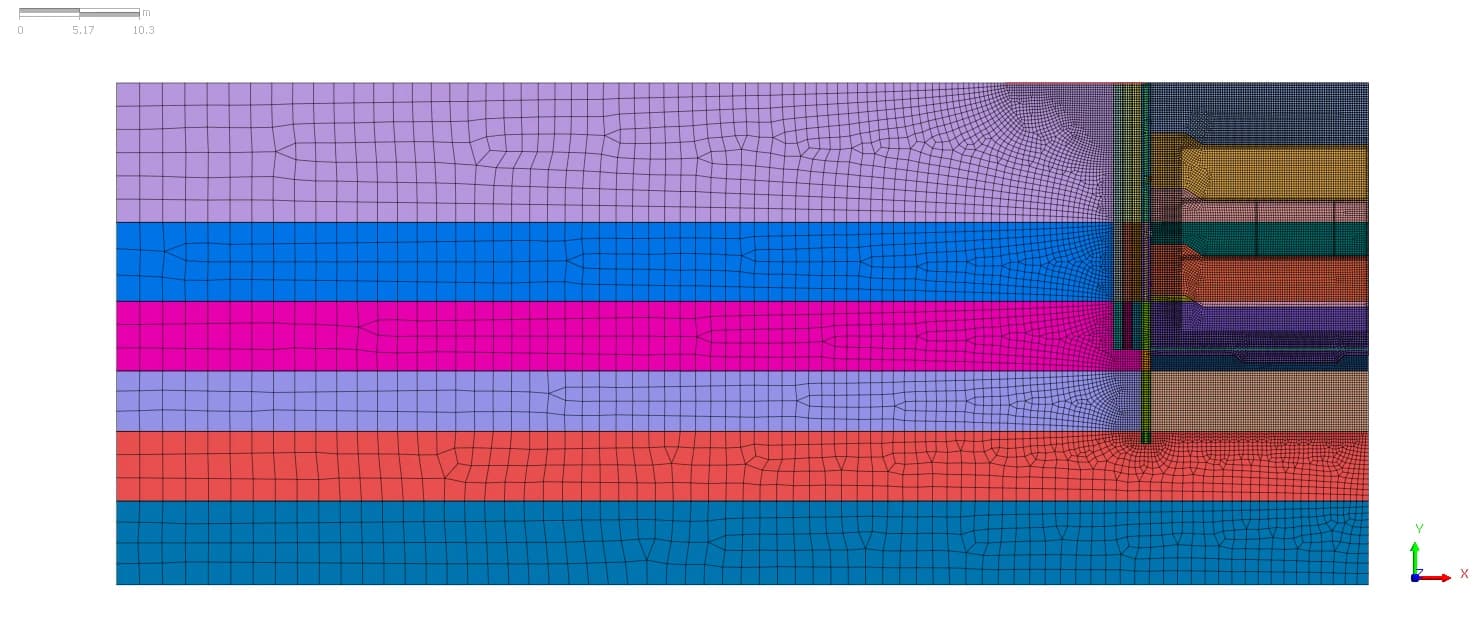

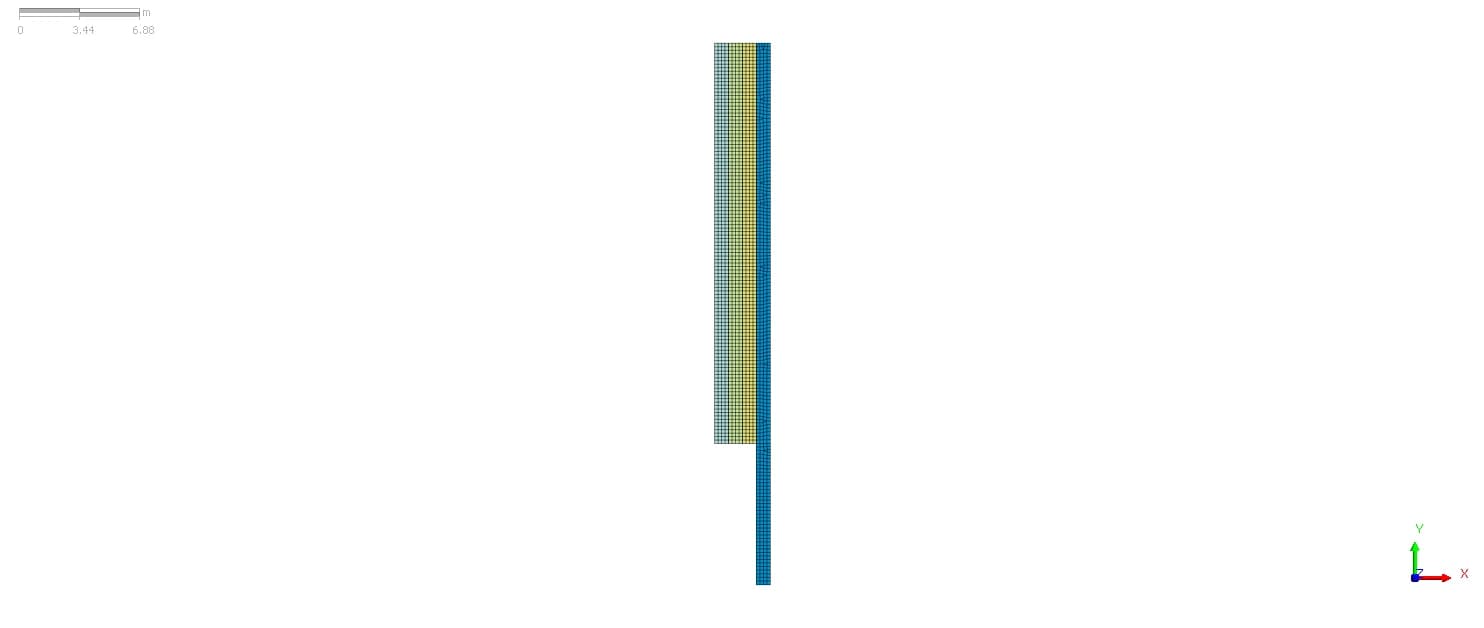

Выбор технологии зависит от глубины, типа грунтов, уровня грунтовых вод и требований к водонепроницаемости. Расчёт ведётся в Plaxis 2D/3D по СП 248.1325800.2023.

Да, и это один из сильных аргументов в пользу метода. Стена в грунте после устройства и твердения становится полноценной монолитной железобетонной конструкцией, которую можно включить в проект здания как постоянную несущую стену подземной части.

Типовые сценарии постоянного использования:

• Стены подземного паркинга многоэтажного жилого или офисного комплекса.
• Стены подземных переходов, тоннелей, коллекторов.
• Внешние стены нижних этажей высотных зданий — стена воспринимает боковое давление грунта и воды вместо временного ограждения плюс внутренней постоянной стены.
• Элементы фундаментной плиты-стены для сложных подземных сооружений.

Что это даёт заказчику:

• Экономия на материалах — не нужно отдельно возводить постоянную стену после снятия временного ограждения.
• Экономия времени — стена готова к приёму нагрузок сразу после откопки.
• Повышенная надёжность гидроизоляции — монолитная стена толщиной 600–1000 мм с водонепроницаемыми стыками (waterstop) формирует основной противофильтрационный контур; финальная гидроизоляция стыков выполняется отдельным мероприятием.

Решение о постоянном использовании принимается на стадии концепции — это влияет на толщину стены, качество бетона и армокаркасы конструктивного раздела. Расчёт в Plaxis выполняется с учётом всех этапов эксплуатации, а не только временного удержания грунта.

Для запуска расчёта нужны три блока данных.

1. Результаты инженерно-геологических изысканий (ИГИ) по площадке нового строительства:

• инженерно-геологические разрезы с физико-механическими характеристиками грунтов (нормативные и расчётные);
• гидрогеологические условия — уровни подземных вод, сезонные колебания, агрессивность;
• результаты полевых и лабораторных испытаний.

2. Проектные решения в объёме, достаточном для геотехнического моделирования:

• генеральный план с привязкой существующей и проектируемой застройки;
• конструктивные решения проектируемого объекта — планы и разрезы фундаментов, нагрузки на основание (нормативные и расчётные, с указанием сочетаний);
• проект организации строительства (ПОС) в части этапности возведения, устройства котлованов, временных нагрузок.

3. Данные об окружающей застройке, попадающей в зону влияния нового строительства:

• этажность, конструктивная схема, материал несущих стен;
• год постройки (или технический паспорт);
• техническое состояние — при наличии отчёта по обследованию.

При отсутствии обследования допускается использование архивных данных или визуального осмотра с последующим уточнением в рамках экспертизы. Если части данных нет — подскажем, как получить недостающее; в ряде случаев можем работать по предварительным данным с последующим уточнением.

Типовой расчёт — от 80 000 ₽. Цена определяется индивидуально по ТЗ и зависит от геологии, глубины, объёма проектной документации и сложности окружающей застройки. Коммерческое предложение готовим в течение рабочего дня после получения исходных данных.

В стоимость входит:

• расчёт по действующим СП;
• технический отчёт в формате для экспертизы;
• ответы на замечания государственной экспертизы;
• общение с экспертами от имени заказчика.

Срок — от 3 рабочих дней в зависимости от объёма работ.
