Что такое оценка влияния от прокладки коммуникаций
Оценка влияния от прокладки коммуникаций — это частный случай оценки влияния строительства, применяемый при устройстве траншей под инженерные сети рядом с существующей застройкой. Предмет расчёта — прогноз деформаций существующих зданий и действующих коммуникаций от разгрузки массива грунта при откопке траншеи.
Методика изложена в СП 249.1325800.2016 «Коммуникации подземные. Проектирование и строительство» и опирается на СП 22.13330.2016 в части допустимых деформаций оснований. Расчёт выполняется на стадии проектирования до начала земляных работ и входит в раздел проектной документации для защиты в государственной экспертизе и согласования с эксплуатирующими организациями. При необходимости сопрягается с расчётом зоны влияния и общей оценкой влияния строительства.
Типовые случаи
- 01Прокладка водопровода, канализации, тепловых или электрических сетей рядом с существующими зданиями
- 02Ввод инженерных коммуникаций на участок в стеснённой городской застройке
- 03Замена или ремонт действующих подземных сетей вблизи эксплуатируемых зданий
- 04Пересечение трассы коммуникаций с фундаментами существующих зданий и действующими сетями

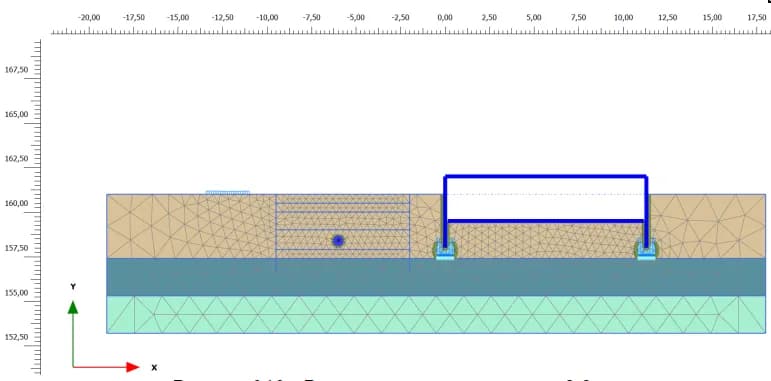

- 05Устройство колодцев и камер рядом с подземными сооружениями

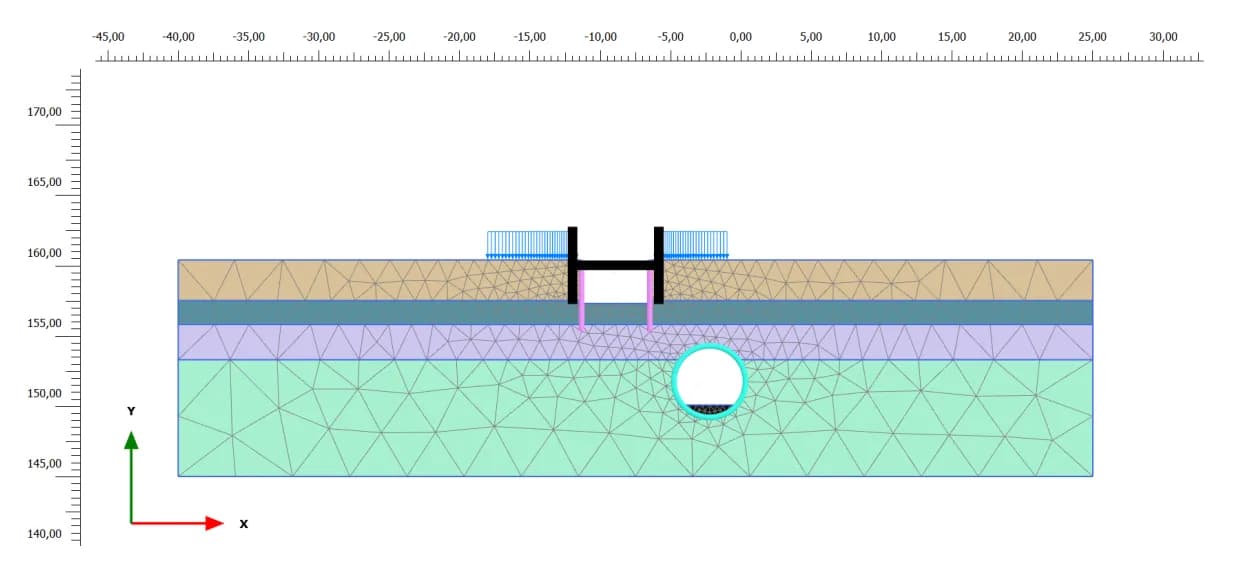

- 06Коллекторы и магистральные сети большей глубины — частный случай общей методики
Как мы
работаем
Анализ исходных данных
Геометрия трассы, материалы ИГИ, тип крепления стенок траншеи, данные об окружающей застройке и действующих коммуникациях в полосе влияния
Выбор расчётного поперечника
Критичный поперечник в месте максимального воздействия на существующее здание или действующие коммуникации — ближайший фундамент, пересечение с действующей сетью, участок со слабыми грунтами

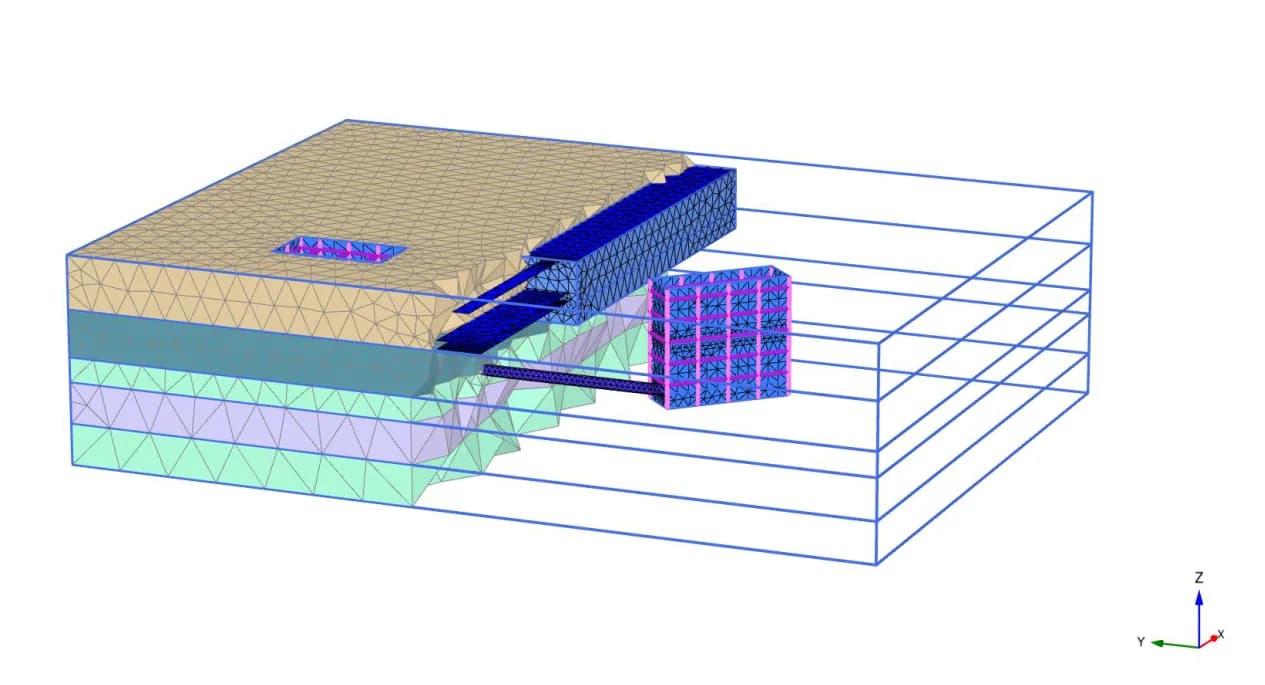

Построение расчётной модели
Plaxis 2D с моделью грунта Мора-Кулона или Hardening Soil. Откопка моделируется поэтапно, учитывается разгрузка массива и ответная реакция существующих конструкций
Интерпретация результатов
Изополя перемещений, зона влияния, дополнительные осадки и крены существующих зданий, деформации действующих коммуникаций. Проверка по допустимым значениям СП 22.13330.2016
Оформление раздела
Технический отчёт в формате проектной документации по СП 249.1325800.2016 для защиты в Мосгосэкспертизе, Главгосэкспертизе или согласования с эксплуатирующими организациями коммуникаций

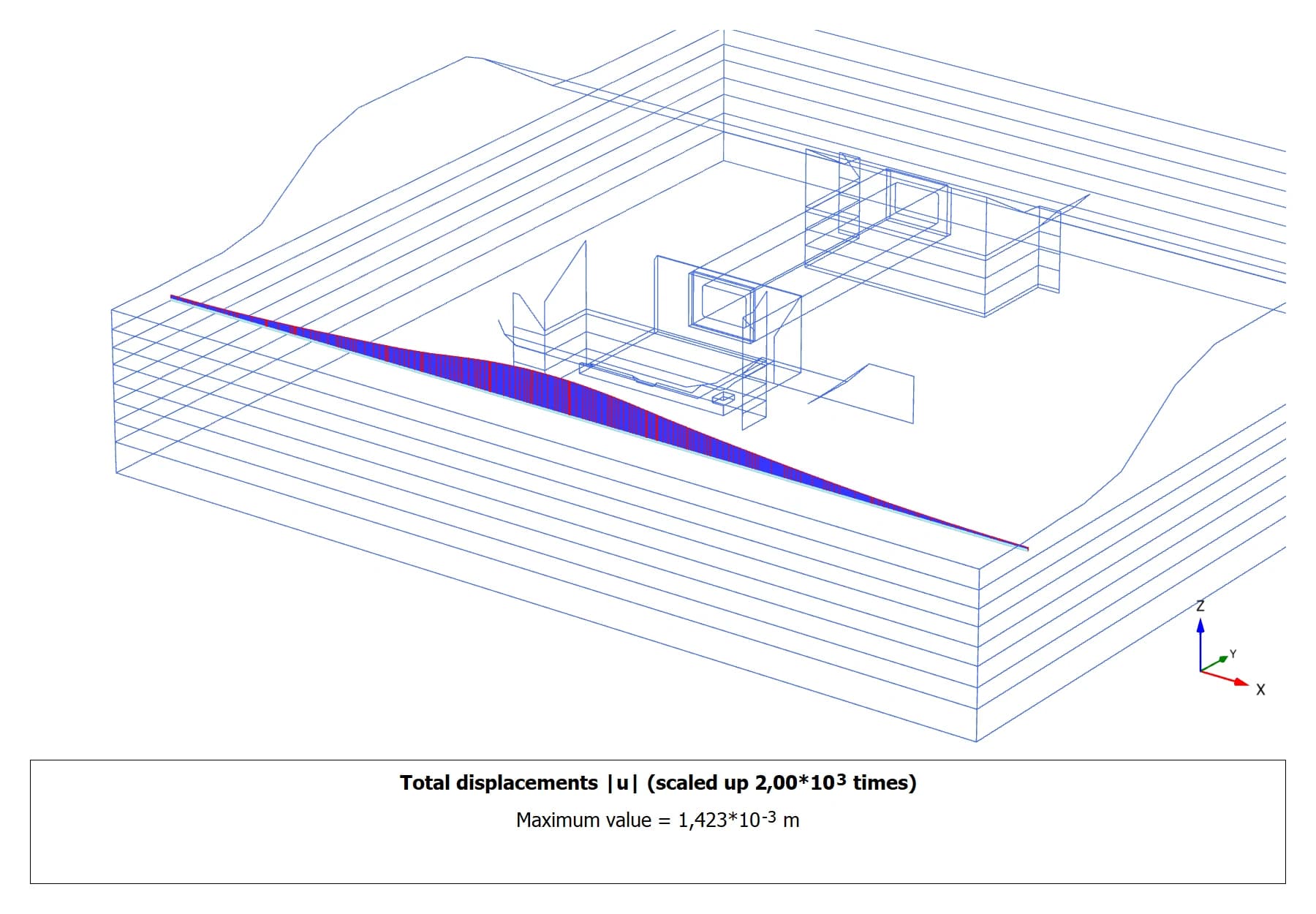

Зона влияния траншеи вдоль трассы
Откопка траншеи создаёт разгрузку массива грунта вдоль оси трассы. В поперечном сечении формируется зона влияния на окружающую застройку — шириной, как правило, в несколько десятков метров, в зависимости от глубины траншеи и грунтовых условий. Существующие здания и действующие коммуникации, попадающие в эту зону, проверяются расчётом по СП 22.13330.2016.
Граница по СП 22.13330.2016
Линия уровня 1 мм дополнительной осадки — нормативный порог зоны влияния. Определяется численно в Plaxis 2D, а не эмпирической формулой.

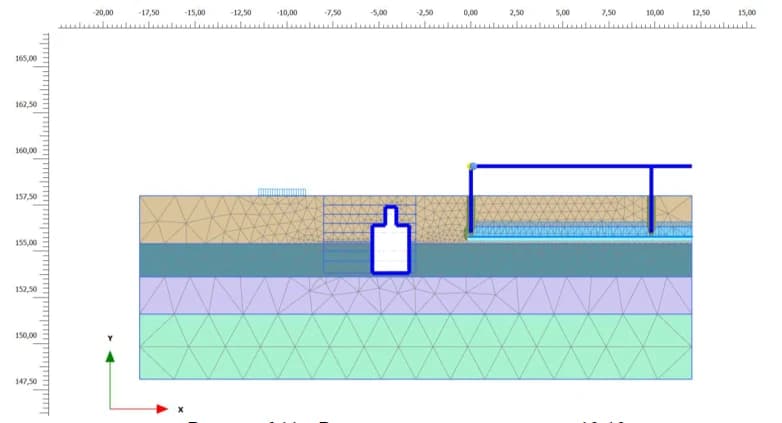

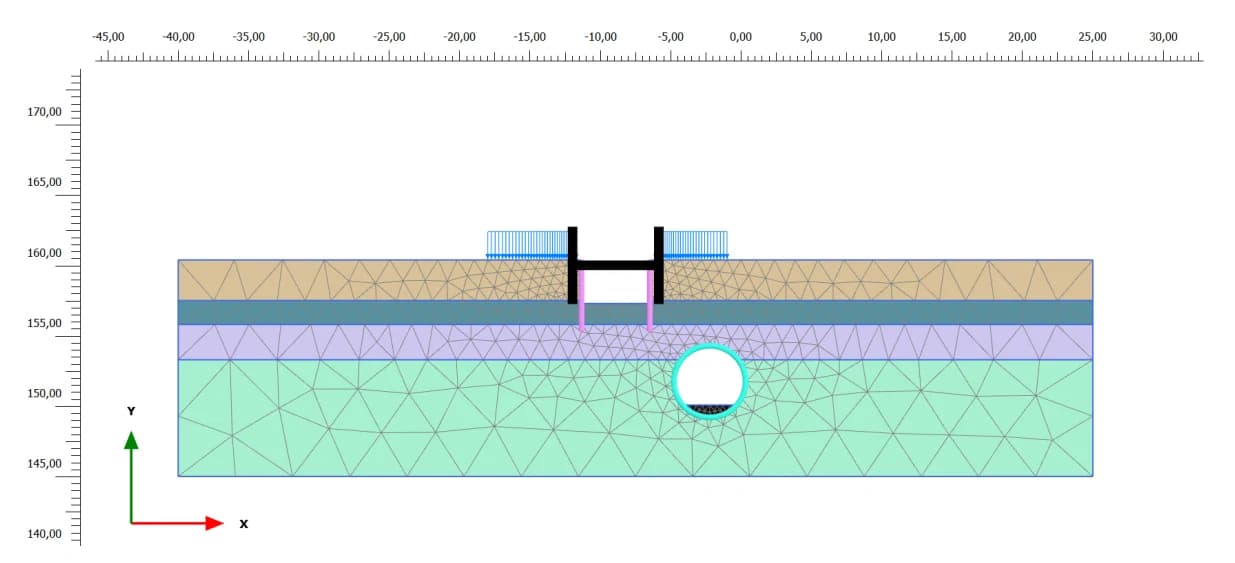

Поперечник в критичной точке
Трасса редко однородна: меняются грунты, близость существующих зданий, пересечения с действующими сетями. Расчётный поперечник выбирается в месте максимального воздействия.
Разгрузка массива при откопке
Основной механизм воздействия — снятие бытовой нагрузки при удалении грунта. Ограждение траншеи воспринимает боковое давление, окружающие конструкции получают дополнительные деформации от перераспределения напряжений.
Ограждение траншеи
Тип крепления стенок — исходное данное для расчёта, а не предмет оценки влияния. Подбирается проектировщиком по СП 45.13330.2017 и типовым альбомам.
Оценка влияния на существующие здания и коммуникации
Для каждого объекта в зоне влияния траншеи прогнозируются дополнительные осадки, крены, горизонтальные перемещения. Результаты сравниваются с допустимыми значениями — для зданий по СП 22.13330.2016, для действующих коммуникаций по требованиям эксплуатирующих организаций.
Дополнительные осадки и крены
Величина и неравномерность осадки с учётом жёсткости существующего фундамента. Допуски зависят от конструктивного типа здания и результатов обследования его состояния.
Горизонтальные смещения
Перемещения верха ограждения траншеи и массива за ним. Влияют на дополнительные деформации зданий, расположенных в непосредственной близости к трассе.

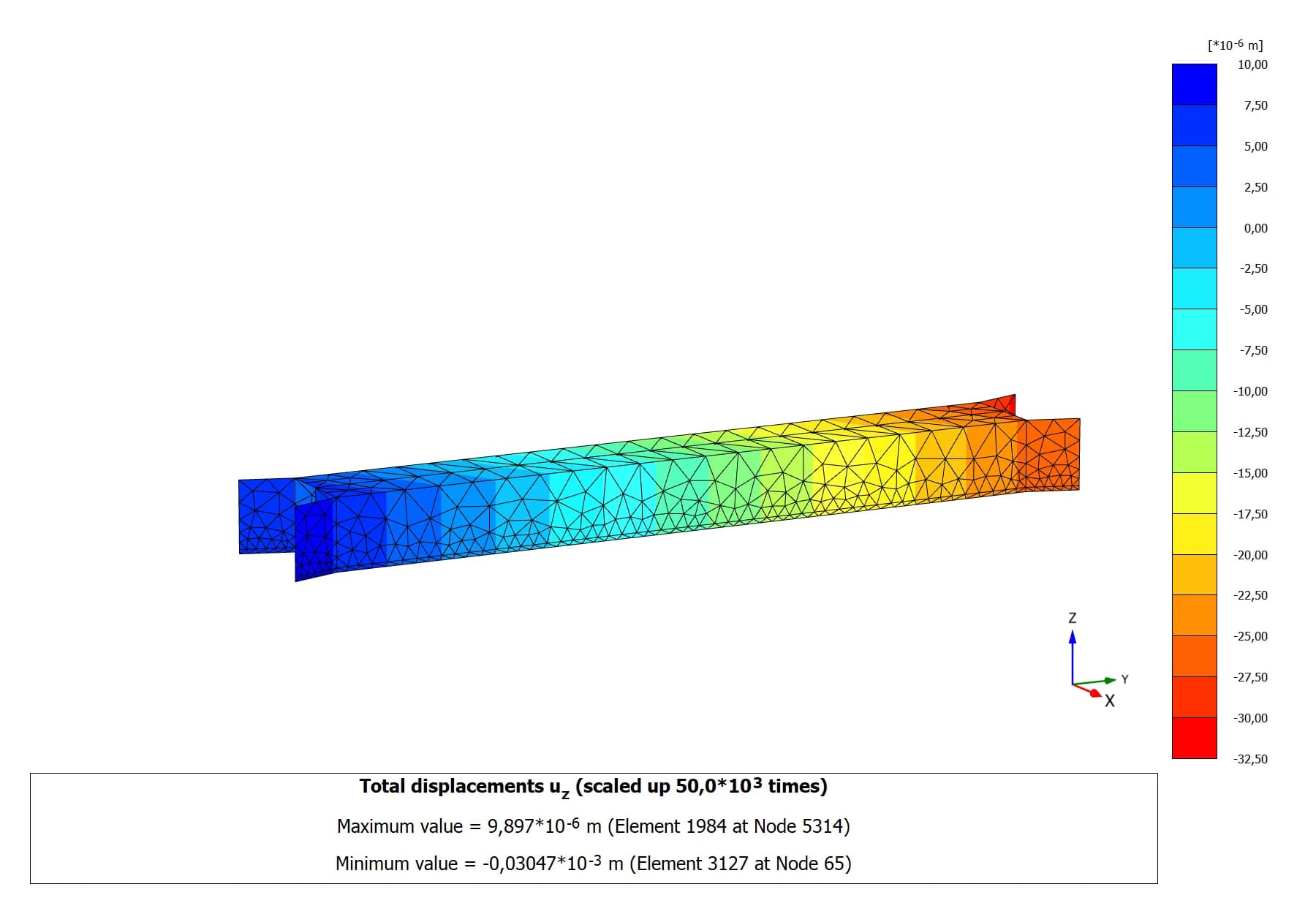

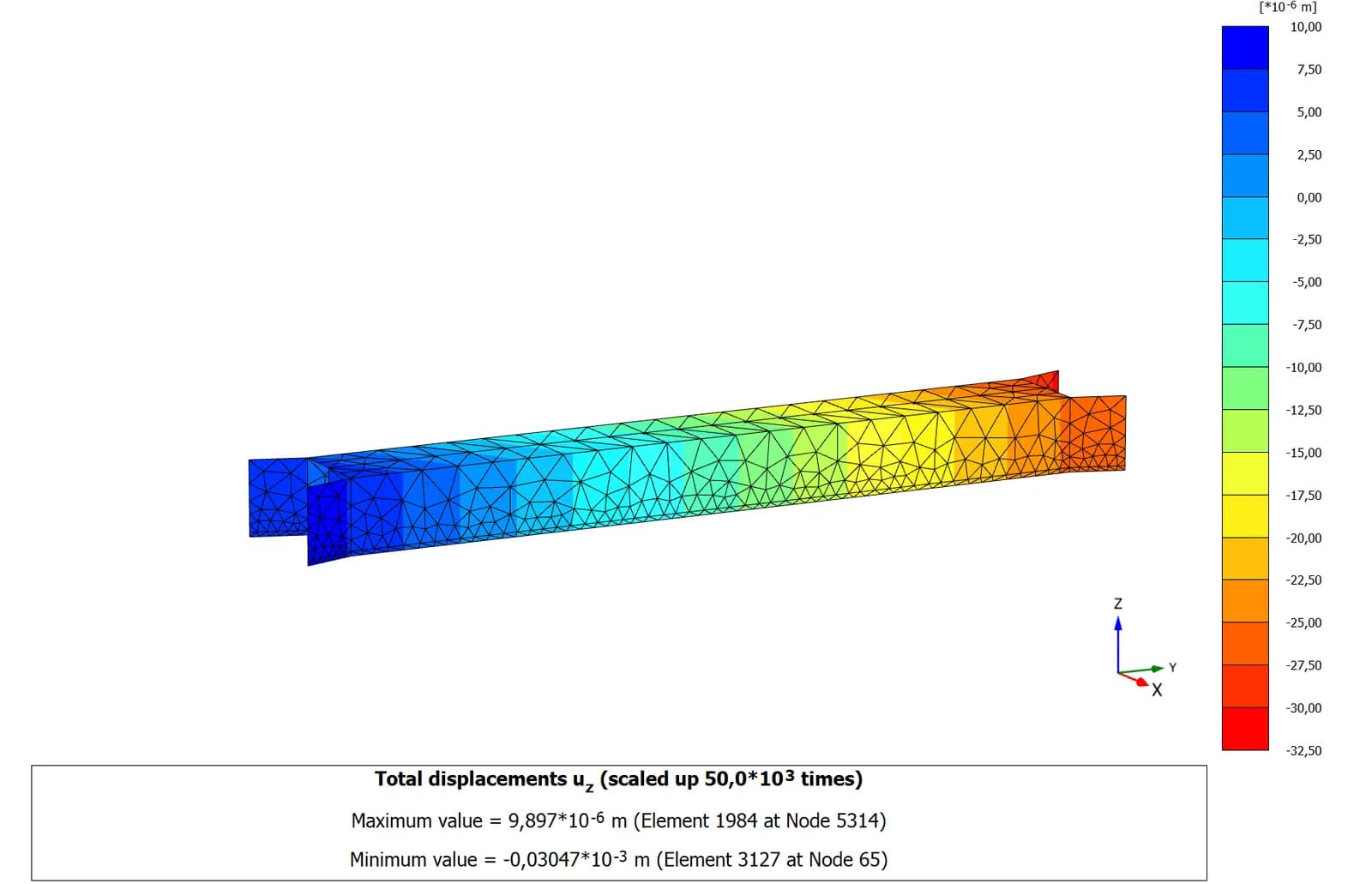

Деформации действующих коммуникаций
Трубопроводы, коллекторы и кабельные сети в зоне влияния проверяются по допускам эксплуатирующих организаций отдельно от допусков для зданий.
Меры защиты при превышении
Усиление крепления траншеи, защитные инъекции, корректировка технологии производства работ, этапность откопки — с повторным расчётом после принятых мер.
Результаты
расчётов
Четыре формата
работы
Фиксированные тарифы на оценку влияния строительства и геотехнический прогноз — от экспресс-расчёта одного сечения до полного 3D-сопровождения.
Экспресс 2D
Быстрый расчёт одного сечения
- —1 расчётное сечение 2D
- —Заключение ≈10 страниц
- —Ответы на замечания экспертизы
- —Общение с экспертами
Базовый 2D
Стандартный объём для большинства объектов
- —До 8 сечений или 1 мини-3D
- —Краткий отчёт
- —1–2 правки включены
- —Ответы на замечания экспертизы
Стандарт 3D
Полный том с 3D-моделью и расчётом по прочности
- —До 15×2D + 1×3D модель
- —Полный том документации
- —До 3 правок включены
- —Рекомендации по снижению влияния
- —Расчёт по прочности
Премиум 3D
Максимальный пакет: вариантное проектирование и защита у эксплуатирующих
- —До 10 сложных 2D + 1×3D
- —Полный том документации
- —Правки без ограничений
- —Вариантное проектирование
- —Защита у эксплуатирующих организаций
- —Консультации
Геотехническая экспертиза, научно-техническое сопровождение, поверочный пересчёт, расчёт оснований и фундаментов, котлованов, подпорных сооружений и мониторинг — рассчитываются индивидуально по техническому заданию.
Обсудить проект →Частые
вопросы
Что такое ОВС и когда она нужна?
Оценка влияния строительства (ОВС) — это инженерный расчёт, который показывает, как новое строительство повлияет на существующие здания, коммуникации и транспортные сооружения в зоне влияния нового объекта.
ОВС нужна, когда воздействия от нового строительства распространяются на существующие здания и сооружения в пределах зоны влияния по СП 22.13330.2016. Типовой случай — устройство котлована рядом с существующей застройкой. Раздел «Геотехническое обоснование» или «Оценка влияния строительства» включается в состав проектной документации и защищается в государственной экспертизе.
Основание — СП 22.13330.2016, СП 248.1325800.2023, ФЗ-384 «Технический регламент о безопасности зданий и сооружений».
Что такое геотехническая экспертиза и когда она обязательна?
Геотехническая экспертиза — это независимая комплексная оценка геотехнических аспектов проекта: инженерных изысканий, решений по основаниям и фундаментам, ограждению котлована, результатов геотехнического прогноза, программы мониторинга. Состав работ определяется техническим заданием.
Согласно п. 4.19 СП 22.13330.2016, экспертиза обязательна для следующих сооружений:
- особо опасных и уникальных;
- повышенного уровня ответственности;
- геотехнической категории 3;
- с подземной частью глубиной заложения более 5 м;
- в зоне влияния которых расположены сооружения окружающей застройки;
- размещаемых на территориях с возможным развитием опасных геологических и инженерно-геологических процессов.
Экспертиза выполняется в рамках научно-технического сопровождения специализированной научно-исследовательской организацией.
Можно ли сделать ОВС без готового проекта фундаментов?
Частично — можно, полностью — нет.
Для корректного расчёта нам нужно знать: геометрию фундаментов, нагрузки на основание, материалы конструкций. Без этих данных расчёт превращается в грубую оценку — мы можем дать предварительную оценку зоны влияния и ориентир по деформациям, но это не заменит полноценный ОВС.
Типовые сценарии:
- Есть концепция, нет документации — делаем Экспресс-расчёт как предварительную оценку на стадии концепции. После появления документации делается основной расчёт.
- Есть проект соседнего объекта, наш фундамент не определён — можем рассчитать влияние чужого строительства на ваш объект по заданной геометрии соседнего объекта.
- Нет данных совсем — обратитесь, мы разберёмся в ситуации, подскажем, с чего начать и какие данные нужно собрать в первую очередь.
Как выбрать между 2D и 3D расчётом?
Простое правило: 2D подходит, когда задача плоская; 3D — когда объёмная.
2D достаточно, если:
- Объект линейно-протяжённый (длинный котлован, траншея, подпорная стена).
- Окружающая застройка расположена в одной плоскости с объектом.
- Нагружение симметрично или плоско.
- Задача предварительной оценки.
Нужен 3D, когда:
- Сложная геометрия окружающей застройки — здания с разных сторон, неравномерная плотность.
- Пересечение коммуникаций — тоннель метро пересекает котлован не под прямым углом.
- Точечное нагружение или фундамент нелинейной формы.
- Узкий котлован в плане — плоская модель переоценивает перемещения.
- Требование экспертизы или заказчика.
В таблице тарифов: Экспресс и Базовый — преимущественно 2D. Стандарт и Премиум — полноценные 3D-модели.
Что такое «зона влияния» и как она определяется?
Зона влияния нового строительства — область вокруг проектируемого объекта, в пределах которой расчётные дополнительные деформации существующих зданий и сооружений превышают пороговое значение.
Согласно СП 22.13330.2016, пороговое значение дополнительной осадки составляет 1 мм. Все здания и сооружения, попадающие в контур, где дополнительная осадка превышает 1 мм, относятся к зоне влияния.
Определение зоны влияния выполняется численным моделированием методом конечных элементов (МКЭ). На основе расчёта в программных комплексах (Plaxis, Midas GTS NX, Sio2D) строятся изополя дополнительных перемещений грунтового массива. Граница зоны влияния в плане соответствует изолинии, на которой дополнительные деформации снижаются до 1 мм.
Результат расчёта — контур зоны влияния в плане или разрезе, внутри которого идентифицируются конкретные объекты: здания, коммуникации, транспортные сооружения. Для каждого объекта выдаётся прогноз дополнительных деформаций (осадок, кренов, горизонтальных смещений) и заключение о допустимости воздействия.
Предварительная зона влияния определяется по упрощённой методике СП 22.13330.2016 до выполнения полного МКЭ-расчёта. Если проектируемый объект попадает в предварительную зону влияния существующих зданий, это является основанием для заказа полной оценки влияния строительства (ОВС).
