Шпунтовое ограждение котлована

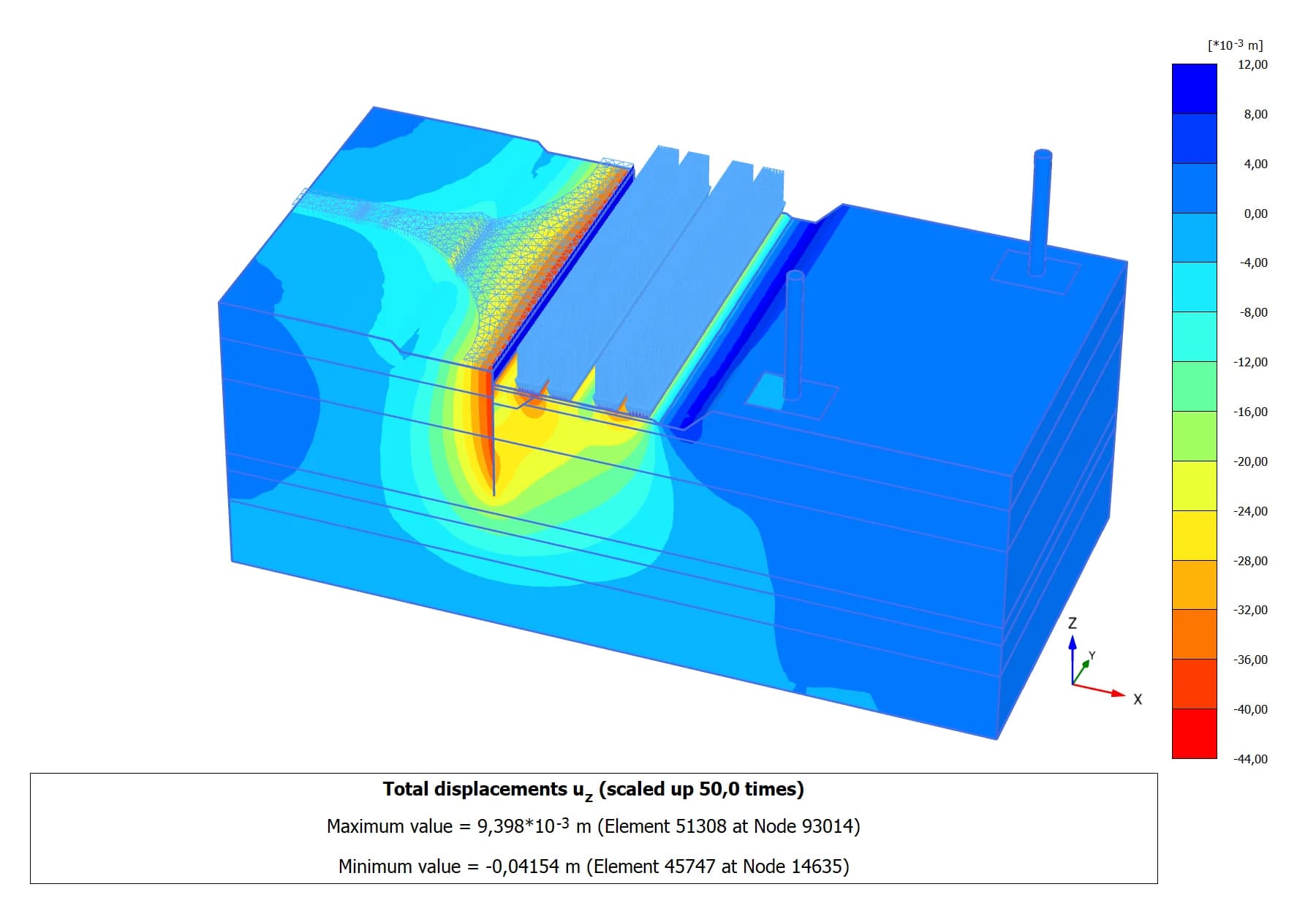

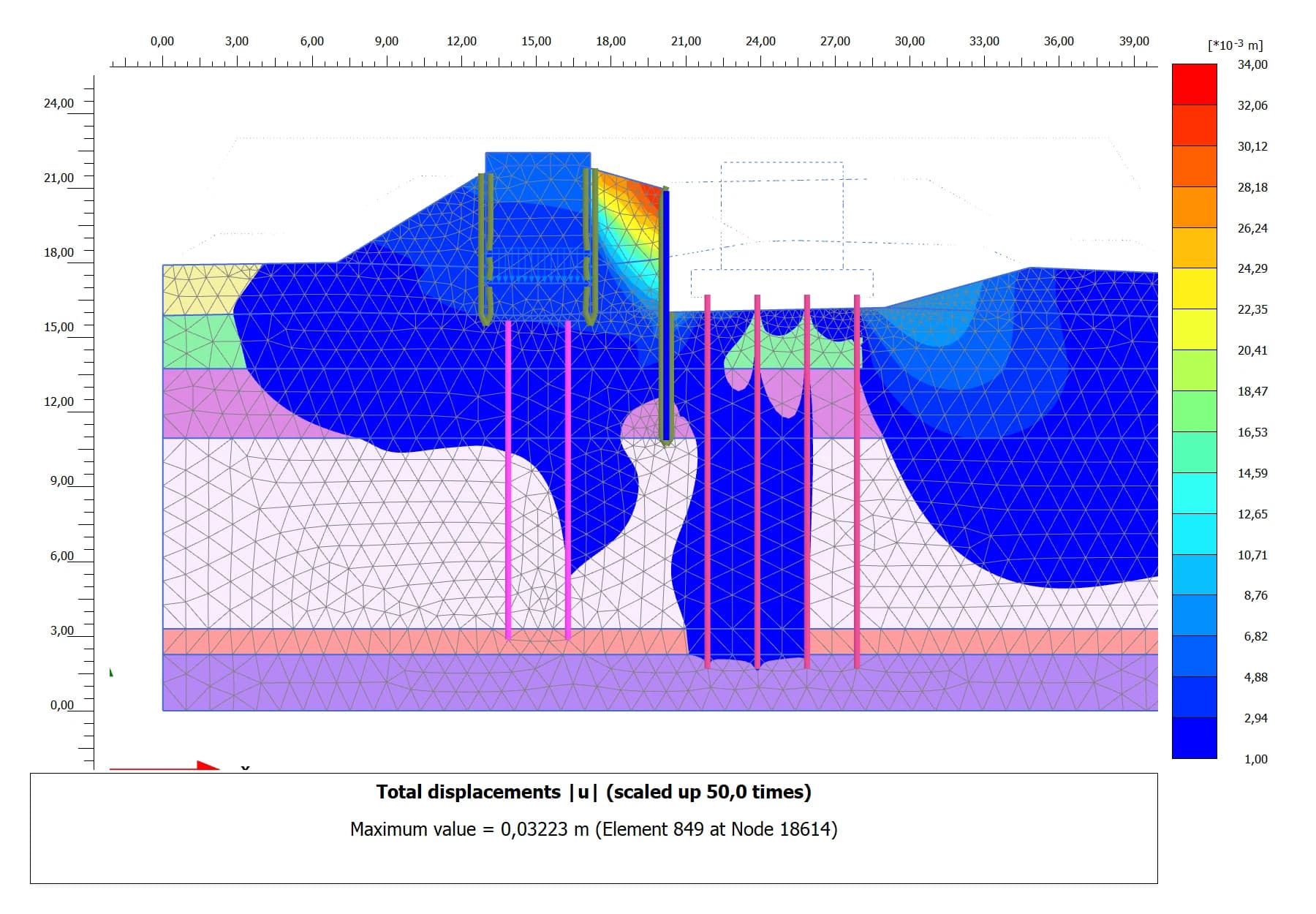

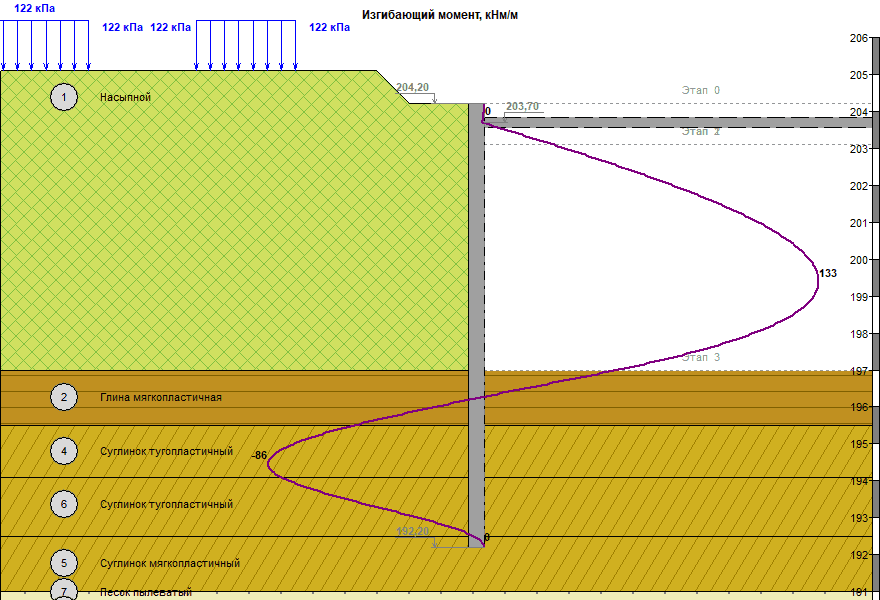

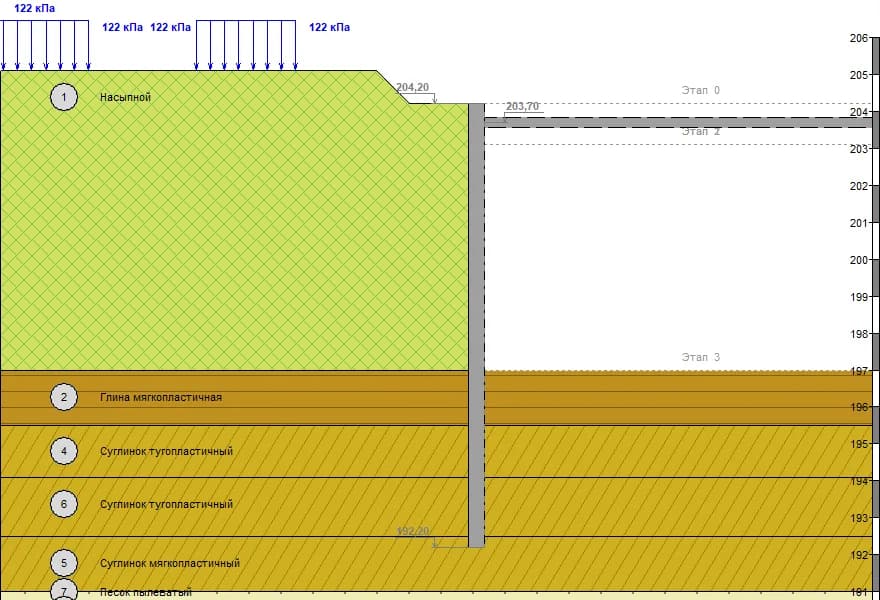

Для запуска расчёта нужны три блока данных.

1. Результаты инженерно-геологических изысканий (ИГИ) по площадке нового строительства:

• инженерно-геологические разрезы с физико-механическими характеристиками грунтов (нормативные и расчётные);
• гидрогеологические условия — уровни подземных вод, сезонные колебания, агрессивность;
• результаты полевых и лабораторных испытаний.

2. Проектные решения в объёме, достаточном для геотехнического моделирования:

• генеральный план с привязкой существующей и проектируемой застройки;
• конструктивные решения проектируемого объекта — планы и разрезы фундаментов, нагрузки на основание (нормативные и расчётные, с указанием сочетаний);
• проект организации строительства (ПОС) в части этапности возведения, устройства котлованов, временных нагрузок.

3. Данные об окружающей застройке, попадающей в зону влияния нового строительства:

• этажность, конструктивная схема, материал несущих стен;
• год постройки (или технический паспорт);
• техническое состояние — при наличии отчёта по обследованию.

При отсутствии обследования допускается использование архивных данных или визуального осмотра с последующим уточнением в рамках экспертизы. Если части данных нет — подскажем, как получить недостающее; в ряде случаев можем работать по предварительным данным с последующим уточнением.

Срок зависит от выбранного тарифа и сложности задачи:

• Экспресс 2D — 1–2 рабочих дня. Заключение на ≈10 страниц, 1 расчётное сечение.
• Базовый 2D — 7–10 рабочих дней. До 8 сечений или 1 мини-3D модель, краткий отчёт, 1–2 правки.
• Стандарт 3D — до 10 рабочих дней. До 15 сечений + 1 полноценная 3D-модель, полный том документации, до 3 правок.
• Премиум 3D — до 20 рабочих дней. Сложные расчёты, полный том, правки без ограничений.

Сроки считаются с момента, когда передан полный комплект исходных данных. Если данные приходят частями, сроки сдвигаются.

Два разных метода устройства ограждения котлована. Выбор между ними зависит от глубины, грунтовых условий, соседних зданий и бюджета.

Шпунтовое ограждение — стальные или железобетонные элементы (шпунт Ларсена, трубошпунт), которые забиваются или вибропогружаются в грунт до устройства котлована. Временная конструкция, после откопки котлована и устройства основного ограждения шпунт извлекают. Подходит для котлованов глубиной до 10–15 м, когда нет чувствительных к вибрациям существующих зданий.

Стена в грунте — монолитная железобетонная стена, которую возводят в узкой траншее под защитой бентонитового раствора. Роют траншею, опускают армокаркас, заливают бетоном — всё до откопки котлована. Бесшумная технология, подходит для глубоких котлованов (15–40 м), плотной городской застройки, высокого уровня грунтовых вод. Может оставаться постоянной частью здания.

Выбор по критериям:

• Глубина до 10–15 м, нет чувствительных существующих зданий — шпунт дешевле и быстрее.
• Глубина больше 15 м, плотная застройка, грунтовые воды — стена в грунте надёжнее.
• Стена планируется как постоянная конструкция здания — только стена в грунте.

Жёсткого нормативного требования «вот тут обязательно стена в грунте» нет — метод выбирается проектной организацией исходя из условий площадки. Но есть типовые случаи, когда альтернативы практически отсутствуют:

• Глубина котлована больше 15–20 м. Шпунтовое ограждение на такой глубине становится неэффективным — нужны очень длинные элементы, жёсткости не хватает, деформации растут.
• Котлован в плотной городской застройке. Забивка или вибропогружение шпунта передаёт вибрации на соседние здания — трещины, осадки, претензии. Стена в грунте устанавливается бесшумно.
• Высокий уровень грунтовых вод с плывунами. Стена в грунте с секущими панелями создаёт водонепроницаемый контур ещё до откопки котлована, что исключает риск прорыва воды и грунта.
• Котлован рядом с действующим метро или другими подземными сооружениями. Согласование требует минимизации динамических воздействий и деформаций окружающего массива.
• Стена задумана как постоянная несущая конструкция. Стены паркингов, переходов, коллекторов часто выполняются методом «стена в грунте» и остаются в проекте навсегда.

Нормативная база: СП 248.1325800.2023 «Сооружения подземные. Правила проектирования» — раздел по ограждающим конструкциям глубоких котлованов.

Основных разновидностей технологии четыре, они различаются геометрией панелей и способом их сопряжения:

• Траншейная стена в грунте — классическая схема. Траншея длиной 3–6 м роется под защитой бентонитового раствора, в неё опускается армокаркас и заливается бетон методом вертикально перемещаемой трубы (ВПТ). Панели сопрягаются друг с другом через технологические стыки.
• Секущая буронабивная стена — вместо траншеи бурятся сваи большого диаметра (600–1500 мм) частично пересекающиеся друг с другом. Первичные сваи — без армокаркаса, вторичные — с каркасом. Обеспечивает высокую водонепроницаемость.
• Тангенциальная стена — буронабивные сваи расположены вплотную друг к другу без пересечения. Используется в маловодных грунтах, где водонепроницаемость не критична.
• Грунтоцементная стена (Jet Grouting, Deep Mixing) — в грунт под давлением нагнетается цементный раствор, который перемешивается с грунтом и образует столбы. Применяется как вспомогательный метод или для усиления оснований.

Выбор технологии зависит от глубины, типа грунтов, уровня воды, требуемой водонепроницаемости и доступа техники. Расчёт каждого варианта ведётся в Plaxis 2D/3D по СП 248.1325800.2023.

Да, и это один из сильных аргументов в пользу метода. Стена в грунте после устройства и твердения становится полноценной монолитной железобетонной конструкцией, которую можно включить в проект здания как постоянную несущую стену подземной части.

Типовые сценарии постоянного использования:

• Стены подземного паркинга многоэтажного жилого или офисного комплекса.
• Стены подземных переходов, тоннелей, коллекторов.
• Внешние стены нижних этажей высотных зданий — стена воспринимает боковое давление грунта и воды вместо временного ограждения плюс внутренней постоянной стены.
• Элементы фундаментной плиты-стены для сложных подземных сооружений.

Что это даёт заказчику:

• Экономия на материалах — не нужно отдельно возводить постоянную стену после снятия временного ограждения.
• Экономия времени — стена готова к приёму нагрузок сразу после откопки.
• Повышенная надёжность гидроизоляции — монолитная стена толщиной 600–1000 мм сама по себе обеспечивает водоотсечку.

Решение о постоянном использовании принимается на стадии концепции — это влияет на толщину стены, качество бетона и армокаркасы конструктивного раздела. Расчёт в Plaxis выполняется с учётом всех этапов эксплуатации, а не только временного удержания грунта.
