Расчёт насыпей

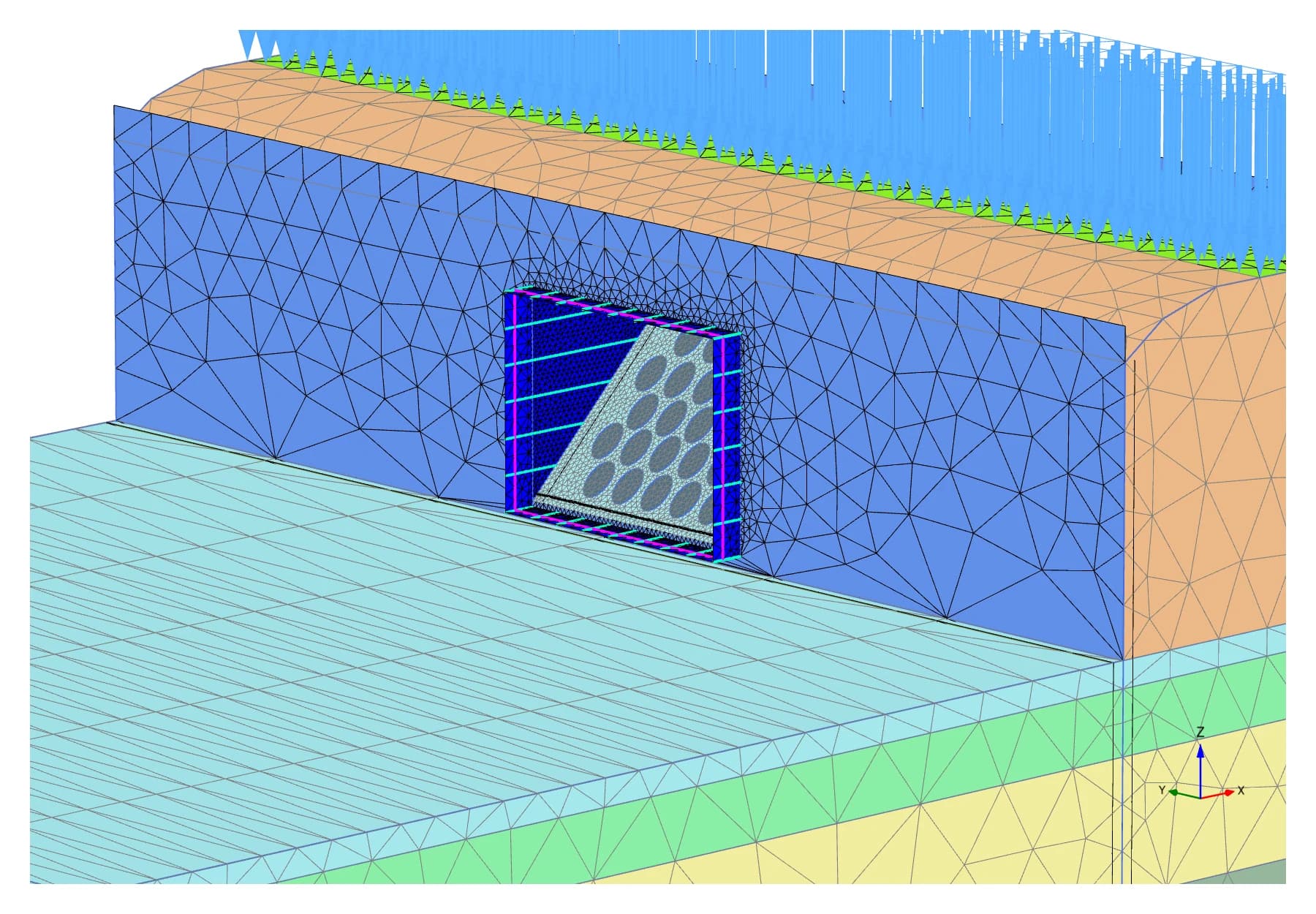

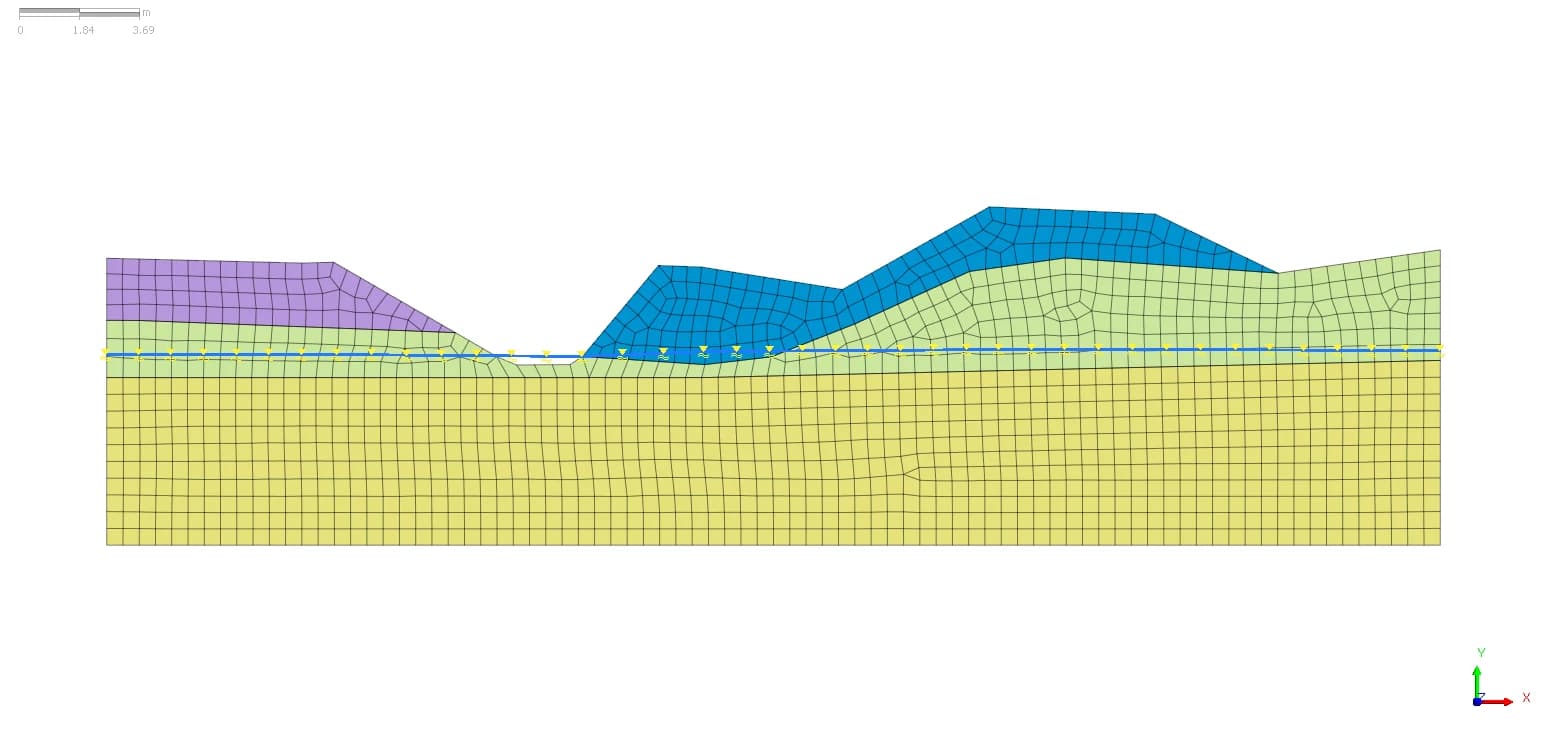

Армогрунтовая насыпь — насыпь, в тело или основание которой включены геосинтетические армирующие слои: геосетки, геотекстиль, армогрунтовые обоймы. Нормативная база — СП 45.13330.2017 и ГОСТ 32804-2014 «Материалы геосинтетические для фундаментов, опор и земляных работ»; характеристики конкретного материала — по паспортным данным изготовителя.

Цели армирования:

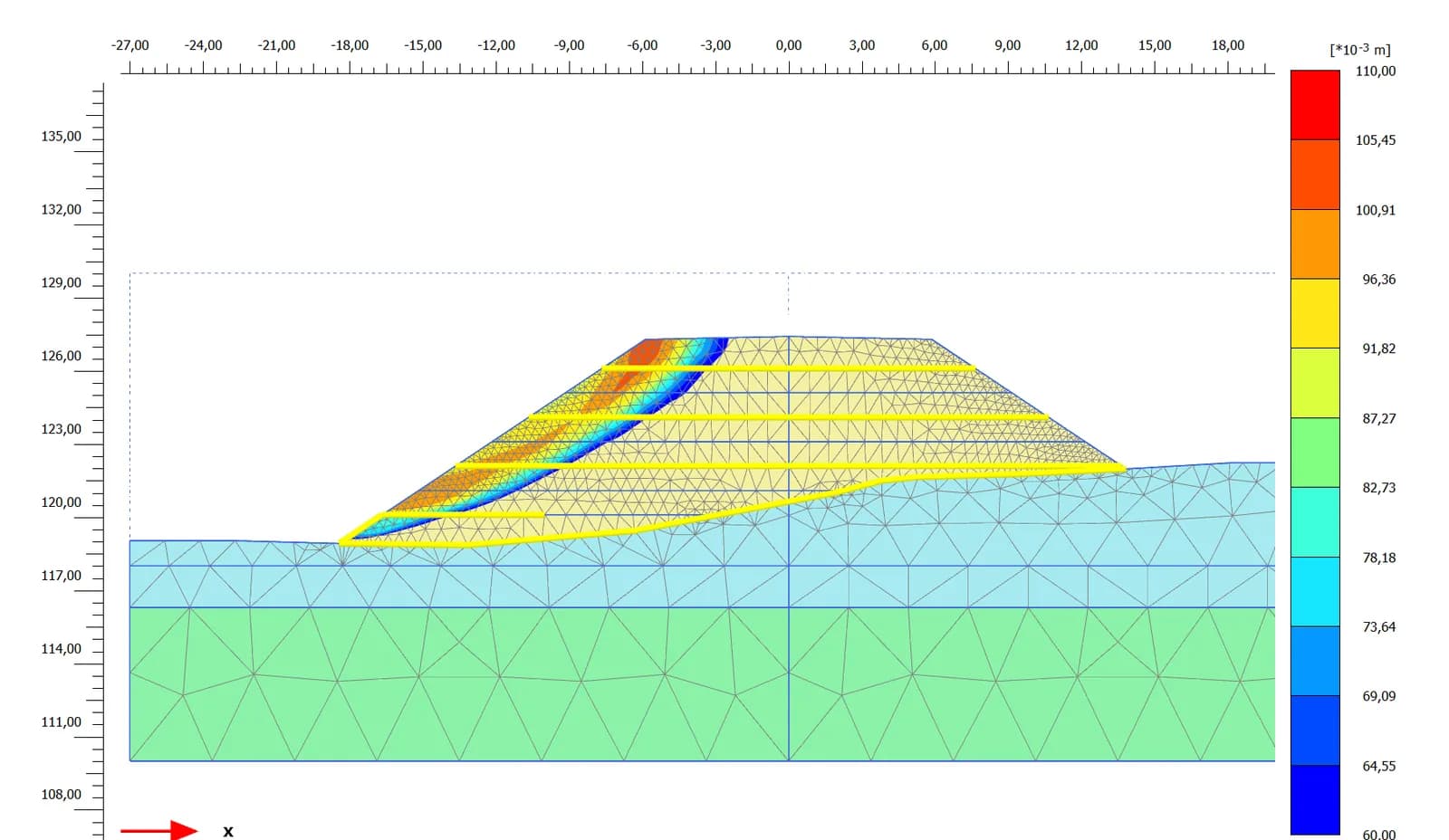

• повышение устойчивости откоса насыпи (увеличение коэффициента устойчивости Ку), особенно при крутых откосах в условиях ограниченной полосы отвода;
• уменьшение неравномерности осадки на слабом основании (торф, ил, заторфованные грунты);
• ускорение консолидации основания при использовании в комплексе с вертикальными геодренами;
• обеспечение работы тела насыпи как единой связной массы при действии динамических и эксплуатационных нагрузок.

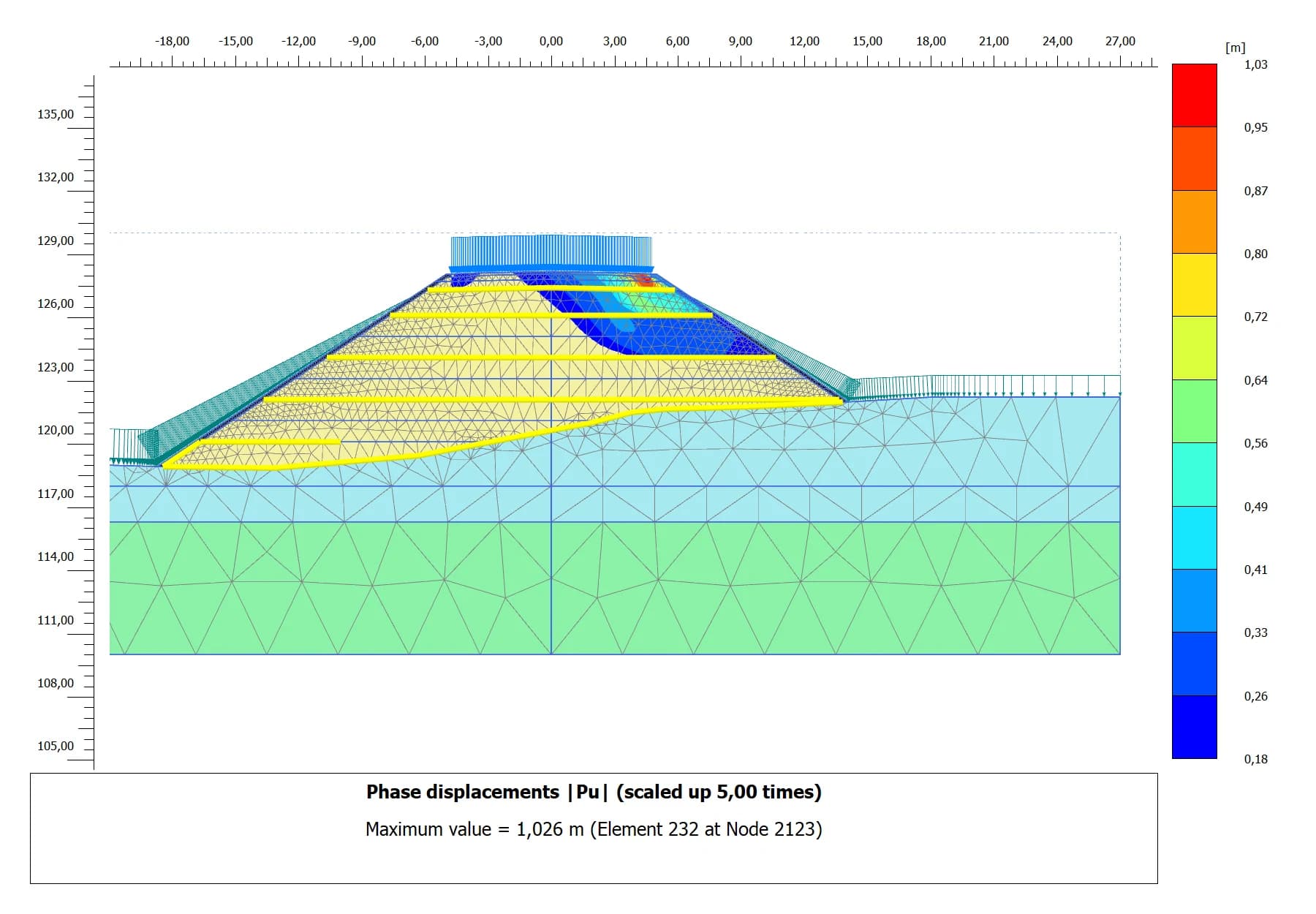

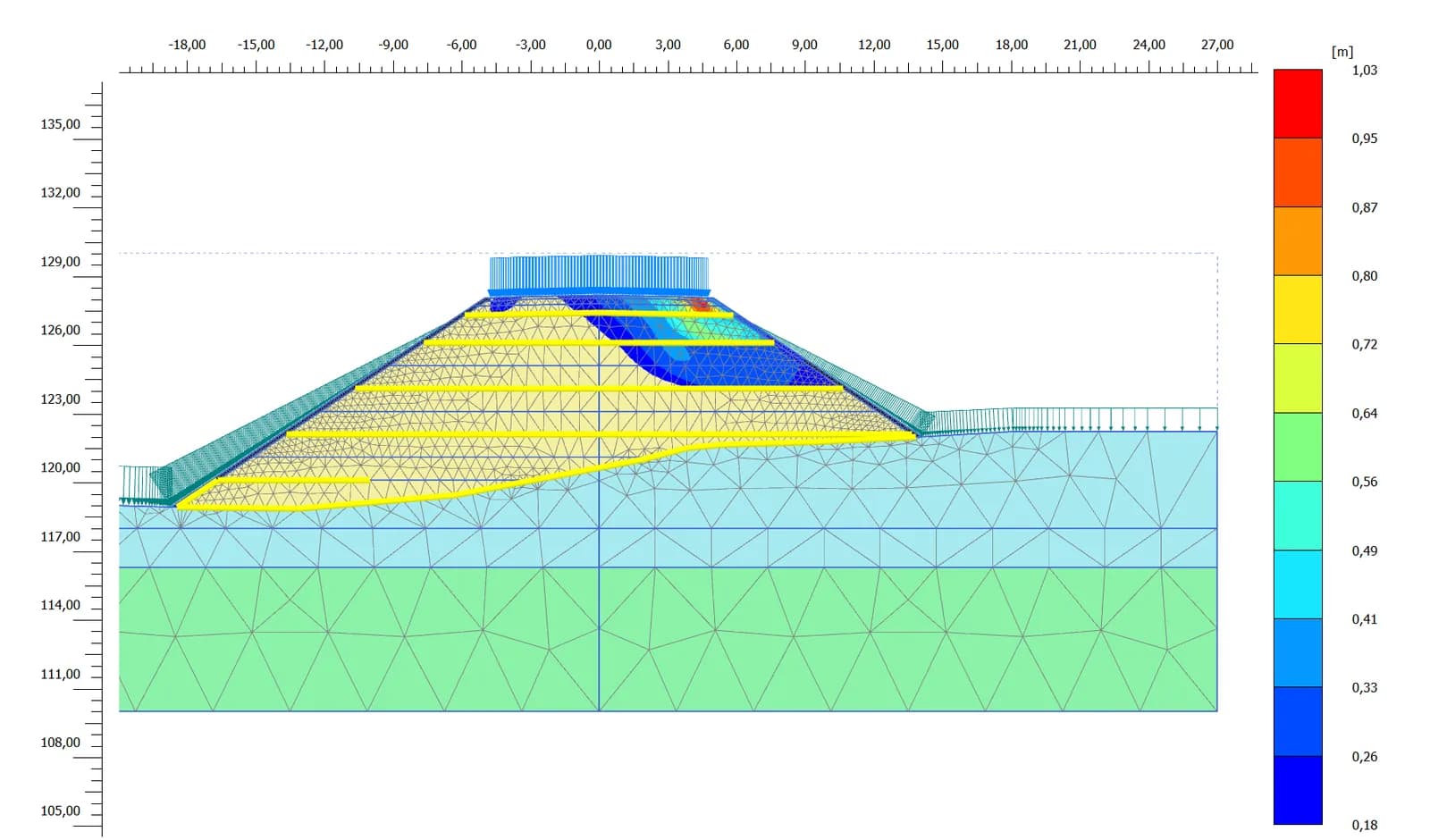

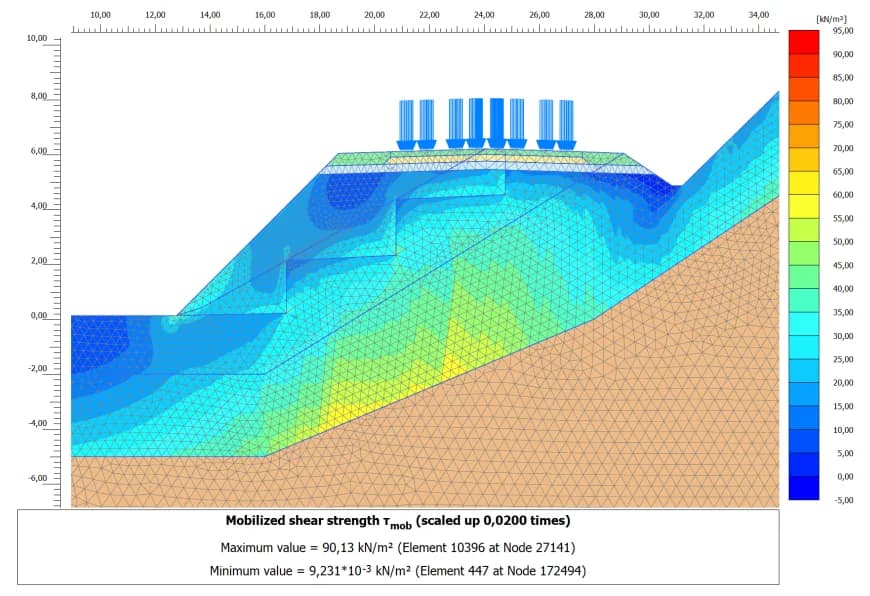

В расчётной модели по СП 45.13330.2017 геосинтетические слои моделируются как линейные элементы с заданной жёсткостью на растяжение, с учётом сцепления с грунтом. Параметры — паспортная несущая способность материала (типичные значения короткосрочной прочности на растяжение 30–200 кН/м в зависимости от марки).

Расчёт армогрунтовой насыпи отличается от классической: дополнительно проверяется работа армирующих слоёв на разрыв, выдёргивание и потерю устойчивости верхней толщи насыпи над армированием. Шаг армирующих слоёв и их длина — параметры, оптимизируемые расчётом.

Подробнее — на странице расчёта насыпи.

Для расчёта насыпи нужны три блока данных.

1. Инженерно-геологические изыскания (ИГИ) по основанию:

• инженерно-геологические разрезы с физико-механическими характеристиками грунтов основания (прочностные, деформационные, плотностные);
• гидрогеология — уровни подземных вод, сезонные колебания, наличие верховодки;
• идентификация слабых прослоев (торф, ил, заторфованные грунты) — с результатами компрессионных и консолидационных испытаний, если основание слабое.

2. Параметры проектируемой насыпи:

• геометрия — высота, ширина по верху и по подошве, крутизна откосов;
• материал тела насыпи — с физмех-характеристиками (нормативные и расчётные) по ИГИ карьера или данным заказчика;
• этапность отсыпки (поярусно, с технологическими перерывами или непрерывно);
• армирование геосинтетикой — если предусмотрено, то шаг, длина, марка и паспортная несущая способность материала.

3. Нагрузки и окружение:

• эксплуатационные нагрузки — транспортные, технологические, пригрузка от будущей застройки;
• данные об окружающей застройке и коммуникациях в зоне влияния, если насыпь возводится рядом с существующими зданиями.

Проект фундаментов и конструктивные решения зданий, которые часто требуются для расчёта ОВС, — для насыпи не нужны. Если каких-то данных нет — подскажем, как их получить, или работаем по предварительным с последующим уточнением.

Зона влияния нового строительства — область вокруг проектируемого объекта, в пределах которой расчётные дополнительные деформации существующих зданий и сооружений превышают пороговое значение.

Согласно СП 22.13330.2016 п. 9.34, примечание 2, радиус зоны влияния допускается ограничивать расстоянием, на котором расчётное значение дополнительной осадки существующего здания не превышает 1 мм (исключение — здания категории технического состояния «аварийная-IV»). Внутри зоны влияния отдельно выделяется зона интенсивных деформаций с перемещениями в массиве более 10 мм (п. 9.34, примечание 3) — для зданий в ней требуется вскрытие фундаментов в шурфах при обследовании.

Определение зоны влияния выполняется численным моделированием методом конечных элементов (МКЭ). На основе расчёта в программных комплексах (Plaxis, Midas GTS NX, Sio2D) строятся изополя дополнительных перемещений грунтового массива. Граница зоны влияния в плане соответствует изолинии, на которой дополнительные деформации снижаются до 1 мм.

Результат расчёта — контур зоны влияния в плане или разрезе, внутри которого идентифицируются конкретные объекты: здания, коммуникации, транспортные сооружения. Для каждого объекта выдаётся прогноз дополнительных деформаций (осадок, кренов, горизонтальных смещений) и заключение о допустимости воздействия.

Предварительная зона влияния определяется по упрощённой методике СП 22.13330.2016 до выполнения полного МКЭ-расчёта. Если проектируемый объект попадает в предварительную зону влияния существующих зданий, это является основанием для заказа полной оценки влияния строительства (ОВС).

Типовой расчёт — от 80 000 ₽. Цена определяется индивидуально по ТЗ и зависит от геологии, глубины, объёма проектной документации и сложности окружающей застройки. Коммерческое предложение готовим в течение рабочего дня после получения исходных данных.

В стоимость входит:

• расчёт по действующим СП;
• технический отчёт в формате для экспертизы;
• ответы на замечания государственной экспертизы;
• общение с экспертами от имени заказчика.

Срок — от 3 рабочих дней в зависимости от объёма работ.

По договору на оказание услуг. Работаем с юридическими лицами и индивидуальными предпринимателями. Закрывающие документы — акт и счёт.
