Поверочный расчёт «вторые руки»

Поверочный пересчёт — это независимый пересчёт уже выполненного расчёта в другом МКЭ-пакете. Например, исходный расчёт сделан в Plaxis — мы повторяем его в Midas GTS или Sio2D и сравниваем результаты.

На выходе — короткая записка со сравнением осадок, усилий в ограждении котлована и основных выводов. Без анализа изысканий, без программы ГТМ, без заключения о возможности строительства. Это не экспертиза и не НТС — это именно повторный расчёт другими инженерами в другом программном комплексе.

Когда это нужно:

• Заказчику нужна подстраховка перед подачей в экспертизу.
• Результаты исходного расчёта вызывают сомнения у проверяющей организации.
• Нужно быстро и дёшево получить «второе мнение» без полноценного сопровождения.

Срок — 3–5 рабочих дней на одно расчётное сечение. Стоимость рассчитывается индивидуально по ТЗ.

Записка поверочного расчёта — компактный документ объёмом обычно 15–30 страниц, который сопровождает альтернативный пересчёт. Структура отвечает требованиям СП 539.1325800.2024 п. 3.11 (контроль качества проектирования через альтернативные расчёты с использованием независимо разработанных программных средств).

Стандартный состав записки:

• Исходные данные — краткая выписка по площадке: основные слои грунта, физико-механические характеристики, уровень подземных вод, нагрузки от сооружения, геометрия конструкций;
• Описание исходного расчёта — программный комплекс, модель грунта, метод (например, Plaxis 2D с моделью Hardening Soil), ключевые допущения;

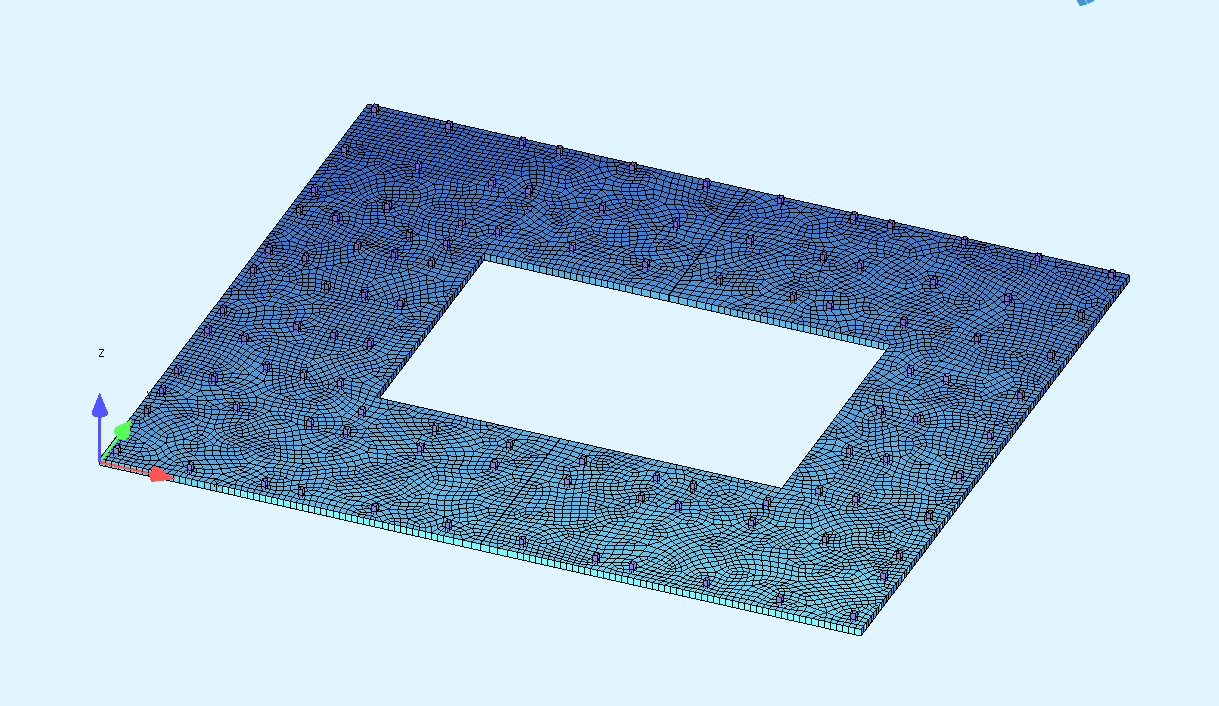

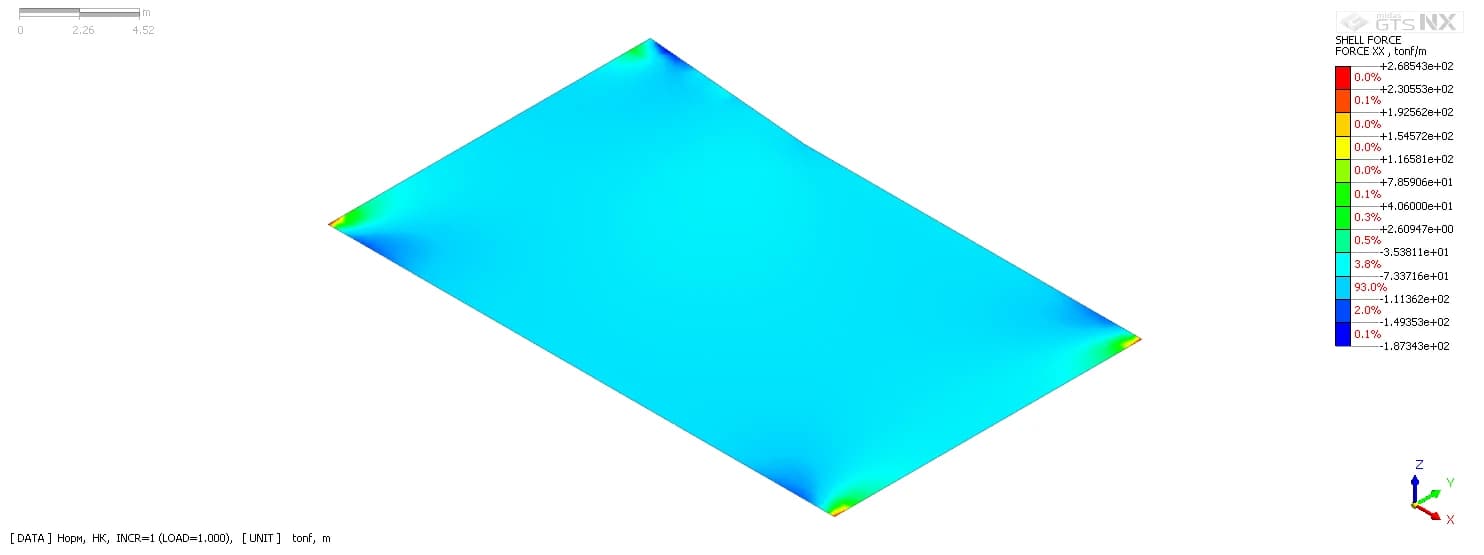

• Описание альтернативного расчёта — наш программный комплекс (Midas GTS NX или Sio2D), применённая модель грунта, расчётная схема, обоснование выбора;

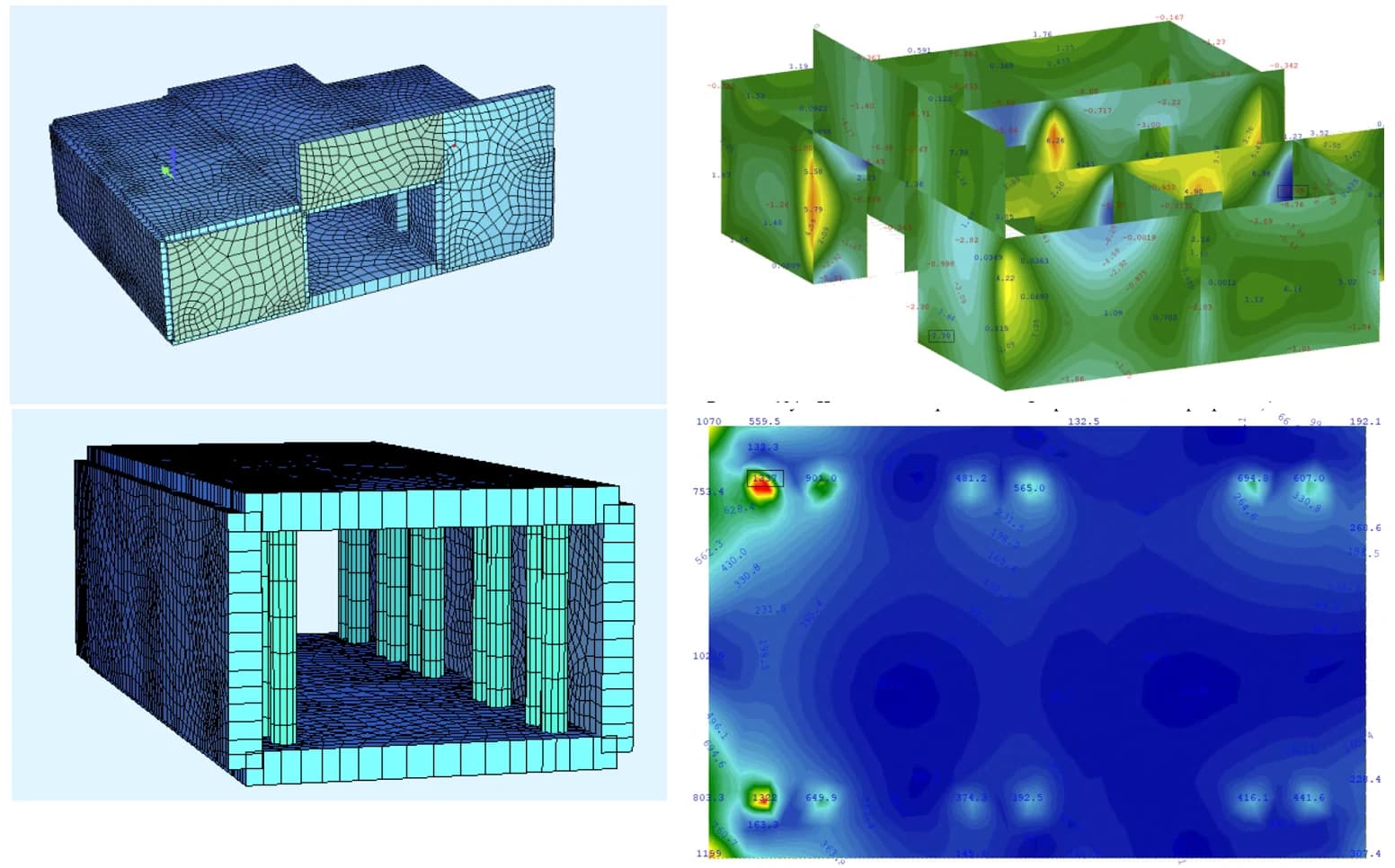

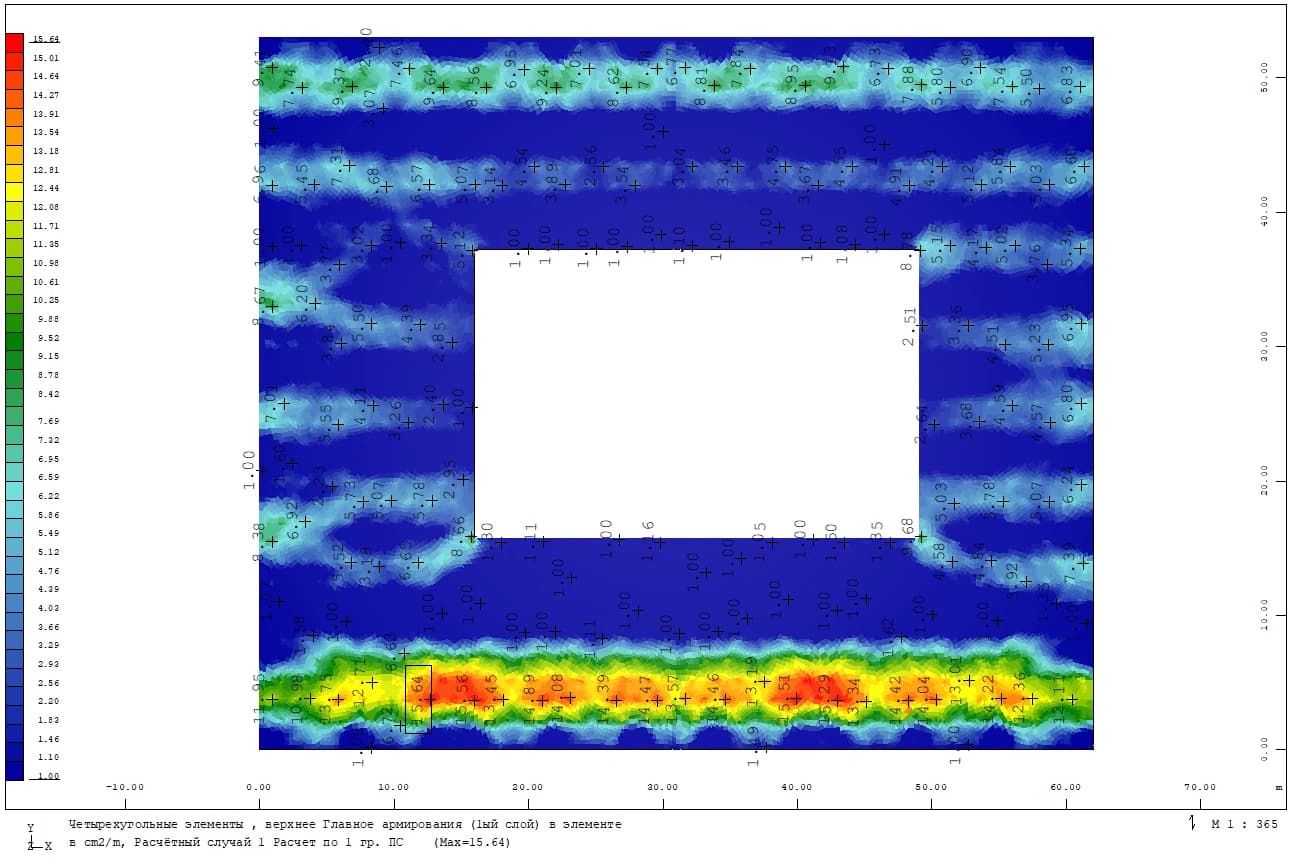

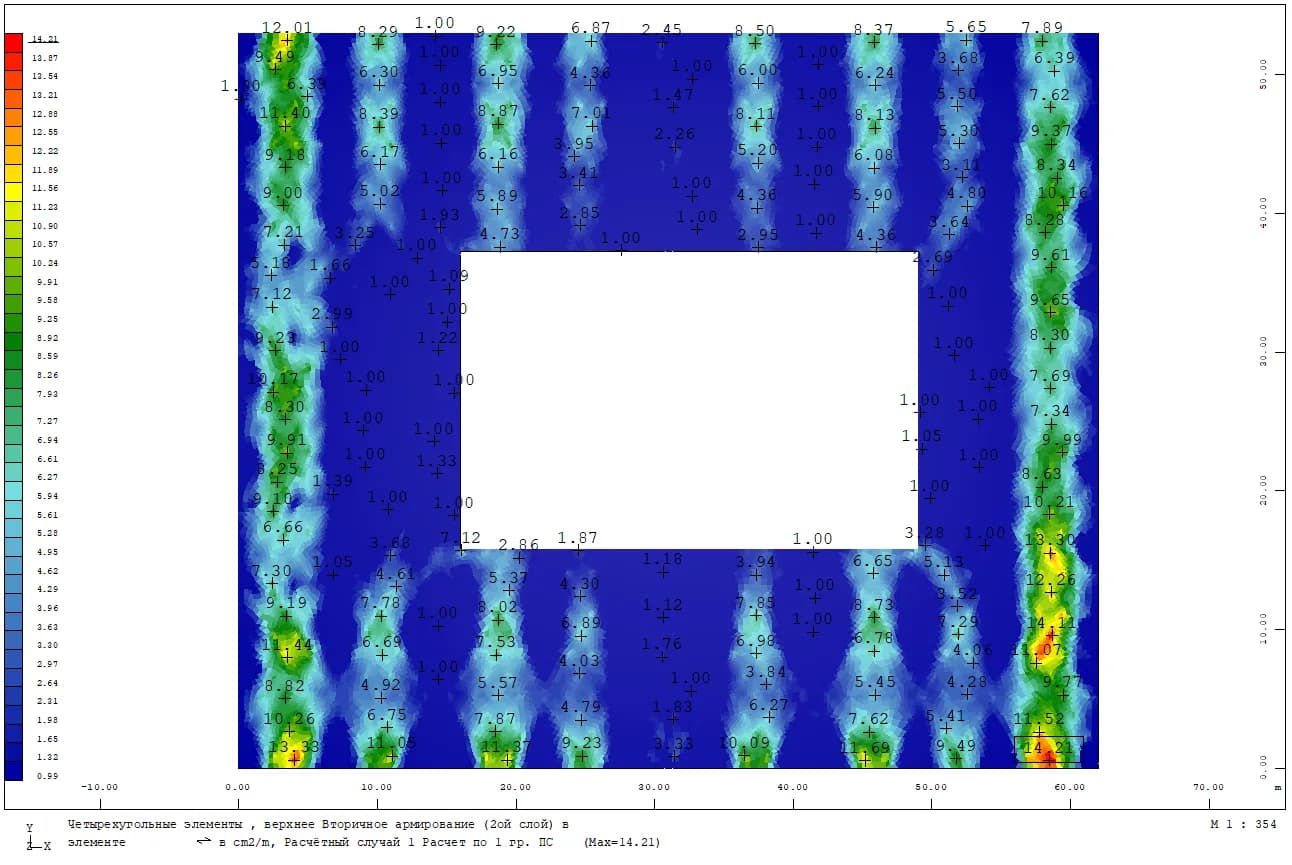

• Сравнение результатов — таблицы и графики по ключевым параметрам: осадки фундамента, перемещения ограждения котлована, дополнительные деформации существующей застройки, усилия в конструкциях;
• Фиксация расхождений — где результаты сходятся и где отличаются по ключевым параметрам; разбор причин расхождений — отдельная работа по согласованию;
• Выводы — подтверждаются ли проектные решения, есть ли необходимость доработки исходного расчёта.

Это не самостоятельная экспертиза и не НТС — это документ методического сопровождения, который заказчик использует как внутренний инструмент проверки или как приложение к материалам экспертизы.

Расхождение между двумя независимыми расчётами — нормальная инженерная ситуация, особенно в нелинейных МКЭ-задачах. По СП 539.1325800.2024 п. 3.11 сама цель альтернативного расчёта — выявить расхождения; разбор их причин выполняется отдельным этапом по согласованию. Типовой алгоритм:

Шаг 1 — анализ источников расхождения. Типовые причины:

• разные модели грунта (Mohr-Coulomb даёт более жёсткое поведение и меньшие перемещения, чем Hardening Soil или HSS на той же геологии);
• разные граничные условия расчётной области (размер модели, тип закрепления, моделирование откоса);
• разная плотность сетки конечных элементов и тип элементов;
• различия в учёте этапности строительства (моделирование откопки, монтажа распорок, обратной засыпки);
• разные значения параметров грунта (нормативные vs расчётные, с коэффициентом надёжности или без).

Шаг 2 — оценка значимости. По практике бюро: если расхождение по ключевым параметрам (осадки, усилия в ограждении, деформации существующей застройки) не превышает 15–20% — оба расчёта корректны, можно принять «коридор» результатов и работать в нём. Если больше 20–30% — требуется доработка одной или обеих моделей.

Шаг 3 — действия по результатам. Возможны три сценария: проектная организация дорабатывает исходный расчёт; научно-исследовательская организация уточняет альтернативный расчёт; принимается консервативный вариант (большие перемещения, бóльший запас по устойчивости) — особенно при наличии существующей застройки в зоне влияния.

Записка по результатам поверочного расчёта в любом случае оформляется с обоснованием выбранного решения — это часть инженерной ответственности и материала для государственной экспертизы.

Юридически — разными сводами правил: НТС — СП 539.1325800.2024, а экспертиза — СП 22.13330.2016 п. 4.19. По сути различие в объёме научной части, а границу между ними проводит техническое задание.

В НТС обычно глубже: анализ инженерных изысканий, поверочные расчёты, разработка программы геотехнического мониторинга, заключение о возможности строительства с точки зрения безопасности.

В экспертизе — точечная проверка решений по согласованным с заказчиком пунктам и заключение с замечаниями.

Состав работ в обоих случаях индивидуален и прописывается в ТЗ.

По договору на оказание услуг. Работаем с юридическими лицами и индивидуальными предпринимателями. Закрывающие документы — акт и счёт.
